焊接陶瓷彎頭-陶瓷彎頭生產(chǎn)廠家-耐磨彎頭技術(shù)要求

營(yíng)口耐磨彎頭技術(shù)要求如下：

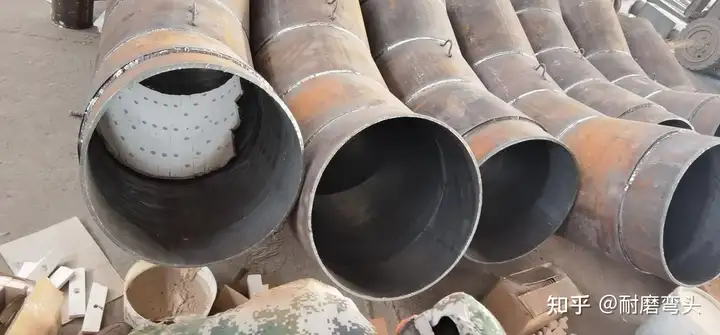

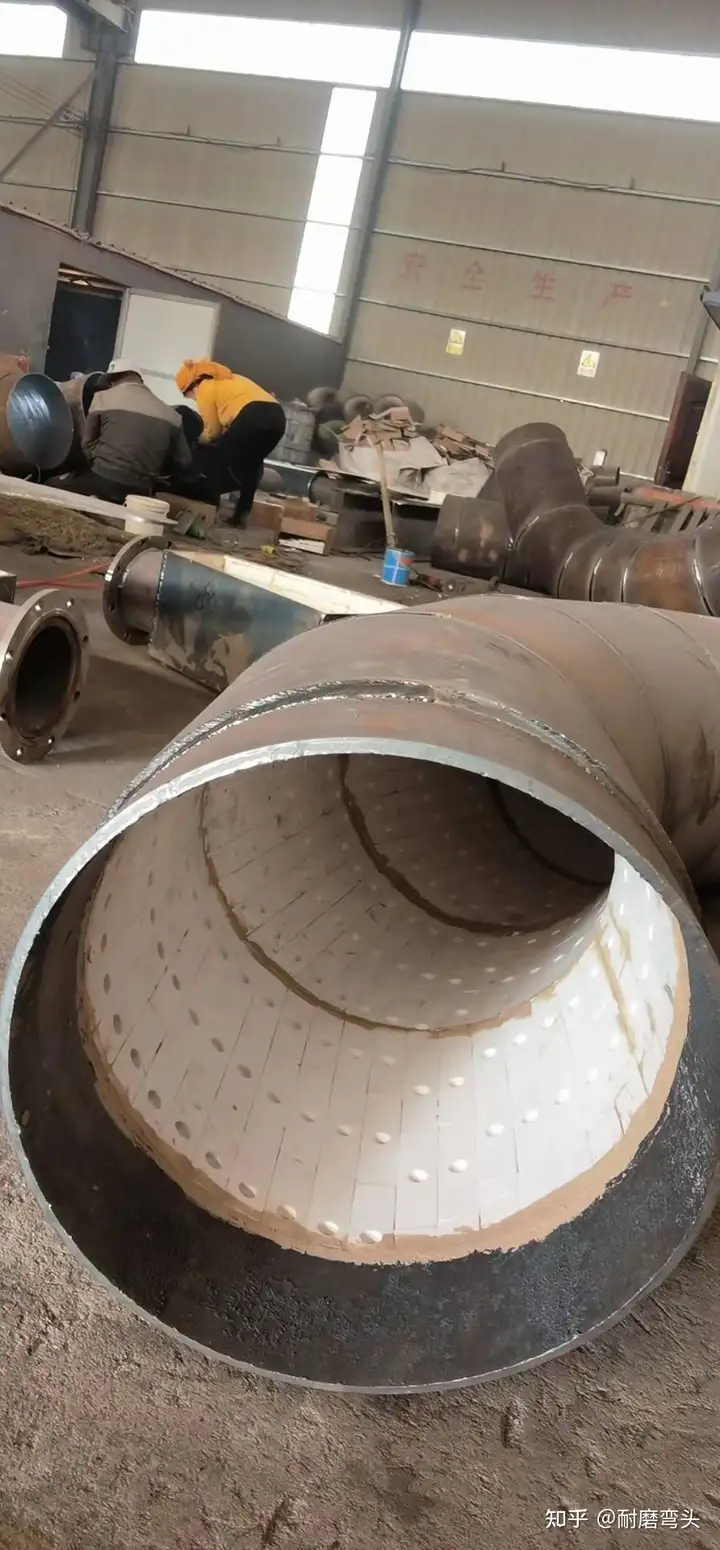

1、陶瓷貼片復(fù)合互壓式耐磨焊接陶瓷彎頭、直管。陶瓷彎頭帶背包，背包內(nèi)填滿耐磨膠泥材料。充滿度為100％。

2、陶瓷彎頭、直管外管母材厚度為10mm,材質(zhì)為#20碳鋼，所用陶瓷片厚度不小于12mm，彎頭內(nèi)、外弧壁的陶瓷片厚度一致，當(dāng)互壓式耐磨焊接陶瓷彎頭內(nèi)的送粉介質(zhì)溫度出現(xiàn)20℃-150℃變化時(shí)，內(nèi)壁陶瓷層不應(yīng)出現(xiàn)裂紋、脫落。

3、陶瓷彎頭、直管與送粉管道兩者熱膨脹系數(shù)相當(dāng)，不會(huì)因溫度、沖刷等出現(xiàn)脹縮崩裂現(xiàn)象，具有良好的耐熱、耐腐蝕性能。4、耐磨陶瓷裝貼需緊密貼緊管內(nèi)壁，耐磨陶瓷層過(guò)渡圓滑，以提高其耐磨性能。

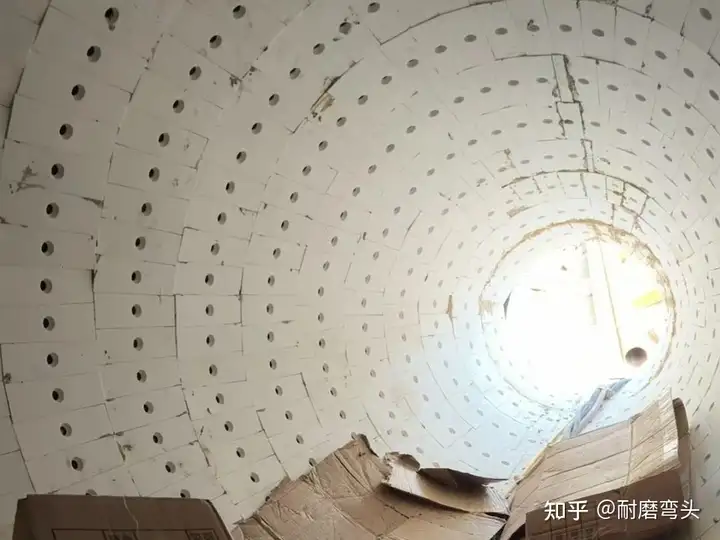

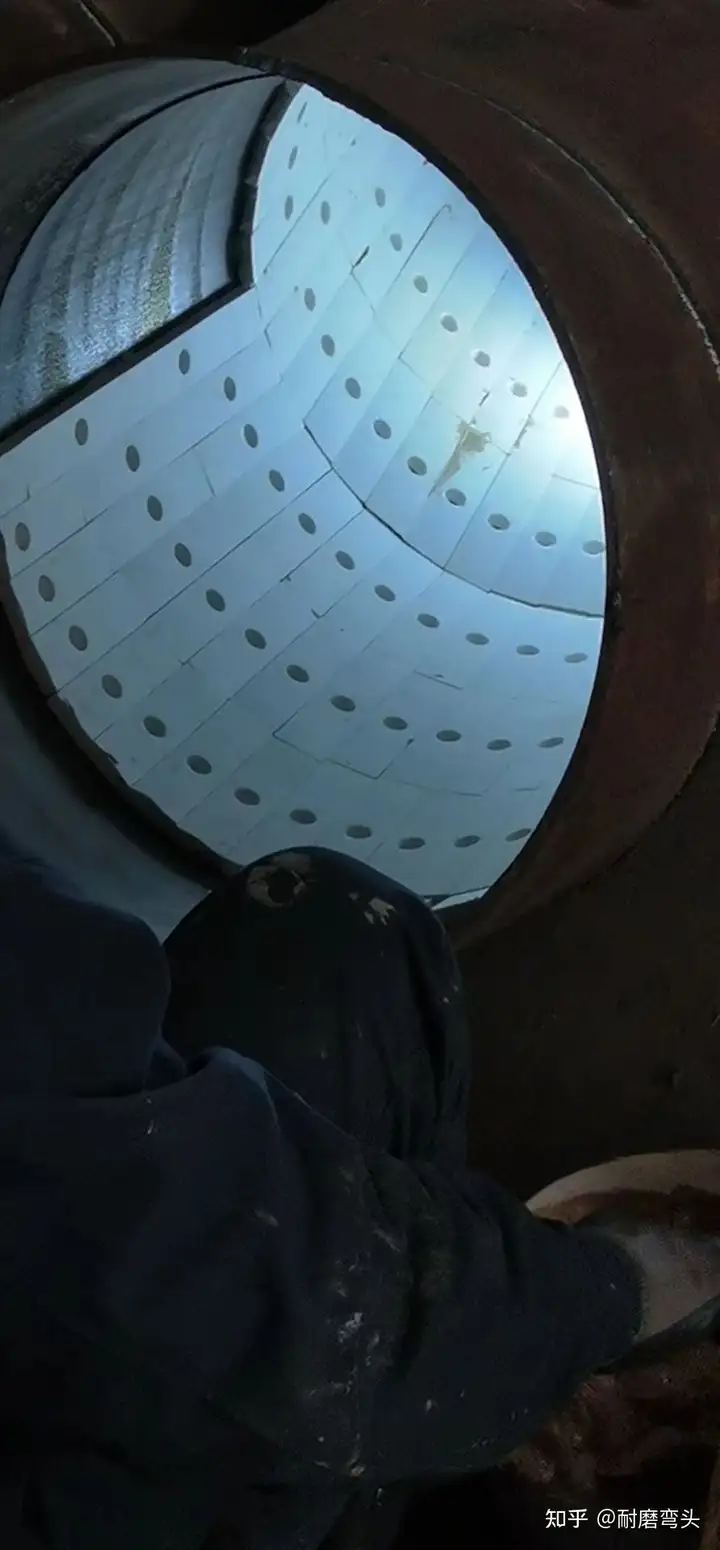

5、互壓式耐磨焊接陶瓷彎頭內(nèi)襯陶瓷貼片應(yīng)采用互壓互鎖原理固定。陶瓷貼片采用帶孔的穿透焊接式加固型，即除用無(wú)機(jī)膠粘貼外，還用螺栓穿過(guò)陶瓷片上的孔與鋼管內(nèi)壁接觸，然后用焊接陶瓷加固在鋼管外壁上，以增強(qiáng)其抗沖擊性能，確保陶瓷片不脫落。焊點(diǎn)應(yīng)加裝陶瓷護(hù)蓋，護(hù)蓋粘接牢固，運(yùn)行期間不得出現(xiàn)脫落的問(wèn)題。

6、陶瓷片粘貼后兩塊瓷間表面凹凸不超過(guò)±0.5mm。沿介質(zhì)流動(dòng)方向上，當(dāng)陶瓷塊布置的長(zhǎng)度大于50mm時(shí)，陶瓷塊的拼接處的間隙不得大于0.5mm，每?jī)商沾蓧K之間間隙需小于1mm，陶瓷塊拼接處間隙內(nèi)壁須用高溫膠泥緊密填充。

7、陶瓷塊之間填充的膠泥耐磨性與陶瓷塊耐磨性應(yīng)一至。其粘接強(qiáng)度要求如下：抗拉強(qiáng)度≥24.2MPa、剪切強(qiáng)度≥7.08MPa。

8、陶瓷貼片復(fù)合互壓式耐磨焊接陶瓷彎頭內(nèi)表面光滑，其內(nèi)表面光滑度優(yōu)于任何金屬管道，阻力系數(shù)為0.0193，減少運(yùn)行阻力。

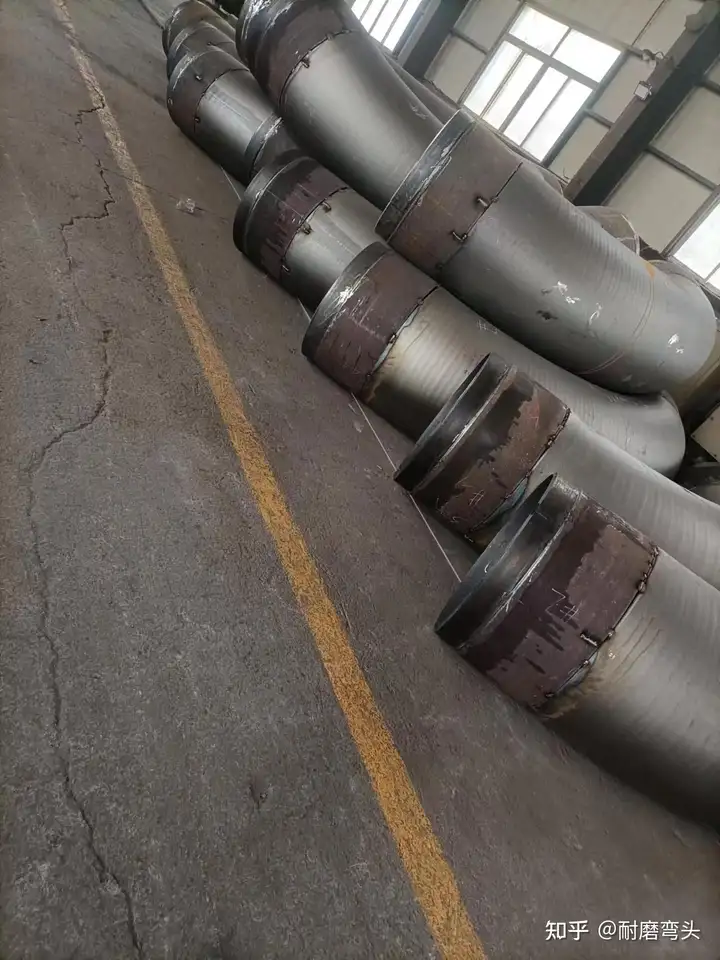

9、焊接陶瓷彎頭、直管兩端制作有厚度10mm的接口管，接口管長(zhǎng)度150mm，材質(zhì)為#20碳鋼，接口管直徑與原管道直徑一致,并在出廠時(shí)制作好焊接坡口，便于對(duì)口焊接。陶瓷彎頭帶背包，背包內(nèi)填滿耐磨膠泥材料。充滿度為100％，背包高度不低于100mm。

10、焊接陶瓷彎頭、直管與原煤粉管道進(jìn)行焊接時(shí)，內(nèi)壁陶瓷層不應(yīng)由于焊接發(fā)熱出現(xiàn)陶瓷片裂紋、脫落、炸裂及其它任何缺陷。

11、焊接使用的螺栓其抗拉強(qiáng)度應(yīng)≥199MPa；剪切強(qiáng)度應(yīng)≥322MPa。螺栓穿過(guò)套式加固片的錐形孔與鋼管外壁焊焊成一體，確保陶瓷片與彎頭的固定，耐磨件的外表質(zhì)量光滑美觀。
