JP系列戶外綜合配電箱適用于0.4kV電壓等級的電能分配、計量、保護和無功功率自動補償。 非標定制 中鴻配電箱

JP 柜 主要性能

1、響應及時迅速，補償效果好，工作可靠，也可根據用戶需求加入漏電保護器。

2、保護功能：過壓、過載、欠壓、欠流、短路、缺相、零序超限等功能

3、自動運行功能：停電推出、送電后延時10s自動恢復

4、可提高電網功率因數達到0.95以上

JP 技術參數：

1、額定電壓：400V

2、額定頻率：50Hz

3、配用變壓器容量分別為: 30、50、63、80、100、125、 160、200、 250、 315（kVA ）

4、電容分組：一般分2、3、4、5級，如用戶有特殊要求，按用戶要求配置。

5、饋電回路：一般分3路,每路按所配變壓器總?cè)萘康?0%～60%配置,如用戶有特殊要求,按用戶要求。

6、補償方式：循環投切，編碼投切，模糊控制自動投切。

7、控制物理量：無功功率或無功電流

8、***快響應時間：≤20ms

JP 柜 產品安裝完畢后，投入運行前需進行如下項目的檢查與實驗。

1）檢查箱體內是否干燥、清潔。

2）電器元件的操作機構是否靈活，不應有卡澀或操作力過大現象。

3）主要電器元件的通斷是否可靠、準確，輔助接點的通斷是否可靠準確。

4）儀表指示與互感器的變比及極性是否正確。

5）母線連接是否良好，其絕緣支撐件、安裝件及附件是否牢固可靠。

6）用500伏兆歐表測量絕緣電阻不得低于10兆歐，瀏覽量時應斷開電子設備、電容器及消耗電流的器件如線圈。

jp柜定義:jp柜是指用于低壓配電系統的補償配電柜，一般安裝在變壓器下方，集計量、配電、補償功能于一體。

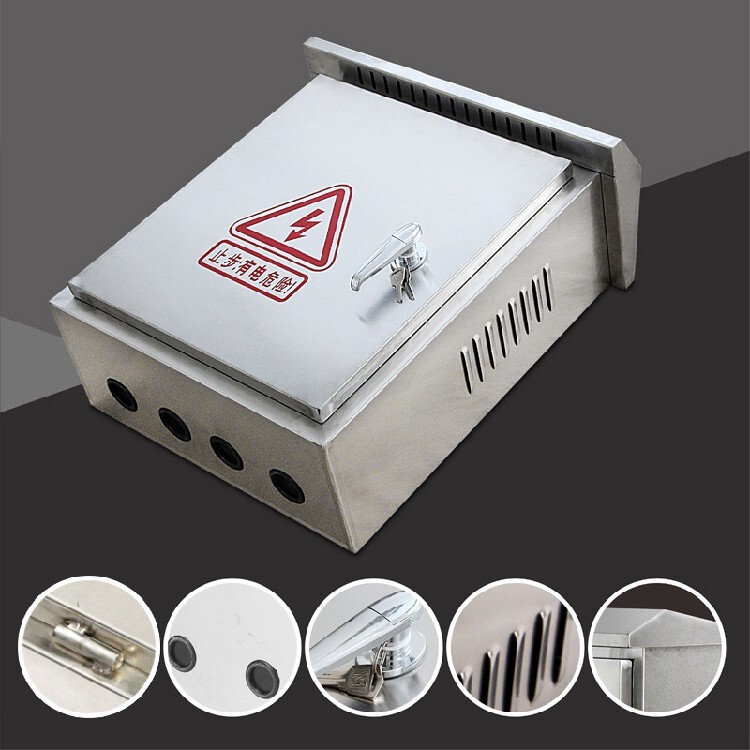

jp柜殼體材料:
jp柜殼體采用鍍鋅角鋼骨架，外敷不銹鋼板，箱體表面無眩目反光，配電箱體能夠防雨、防塵、防盜、防漏電、防雷擊、防電磁干擾，有足夠的強度確保運輸和安裝過程中不會變形。
