薄膜雙向拉伸儀主要由機架、拉伸裝置、拉伸區烘箱、定型區烘箱、驅動裝 置、風門組件和熱風機組成
機架用于支撐薄膜雙向拉伸儀的所有部組件
拉伸裝置主要由框架、氣動夾具、導軌、傳動組件成
烘箱
采用熱風循環的加熱形式，能有效利用熱能， 減少功耗；紅外測溫儀能準確測量薄膜表面的溫度，做到控溫。新鮮空氣補 給，主要是防止熱風機吸入過高溫度的循環熱風，導致報警停機，機器出廠前會 調節好開度

薄膜雙向拉伸儀能將厚度在0.2-2mm以下,小95×95mm可作雙向拉伸薄膜 材料厚膜樣片，按所需的拉伸比，在適合溫度及時間內進行成薄膜拉伸試驗，供 實驗室進行物理和化學測試分析，根據樣膜性能，重新確定種類繁多的添加劑和 配方。然后應用到生產線上，可大大降低試制成本。
薄膜雙向拉伸儀主要由機架、拉伸裝置、拉伸區烘箱、定型區烘箱、驅動裝 置、風門組件和熱風機組成。
拉伸裝置
采用 2 臺伺服電機驅動。通過齒形鏈傳動，拉伸力 大，同時能準確控制拉伸倍數。另外 1 臺伺服電機用于驅動拉伸裝置進出烘箱
風門
主要作用是減少拉伸區烘箱、定型區烘箱的空氣流動，在升溫和保溫的過程中減 少熱損失。

FOCI-05薄膜雙向拉伸儀技術參數
樣品厚度范圍0.02mm - 2mm氣動夾
樣品尺寸98mm×98mm
拉伸速度0-300 mm/s
速度模式恒定速率
拉伸力1000N
拉伸方式單向有(無)約束拉伸，雙向同步（異步)拉伸
拉伸比5:1
拉伸機構傳動速度0-300 mm/s
拉伸機構傳動方式絲桿導軌傳動
驅動方式伺服電機
夾具數量/軸共16個/X、Y軸
夾具裝片氣壓裝片
高溫度250°℃
溫度控制精度±1℃
拉伸溫度范圍室溫-250°C
爐體數量1
爐體功能拉伸
爐腔結構不銹鋼內膽加熱元件鎳鉻電熱絲設備重量<1000kg
外形尺寸2900×1400×1700mm
控制方式Siemens PLC
控制工作電壓3相交流380V , 50Hz整機功率30KW
實驗操作工位2
電源要求三相五線制（含零線N，地線PE)三相380VAC，50Hz，單相220VAC，50Hz銅芯供電電纜( mm2 ) 6
氣源要求(壓縮空氣)6-8bar冷卻水(無礦物質)無
環境溫度要求10-40°℃
空氣相對濕度要求Max 80%，無凝露
大氣污染不允許把本設備安裝在存在灰塵、腐蝕性氣體等有大氣污染的環境中

聚四氟乙烯微孔膜一種柔韌而富有彈性的微孔材料，孔率高，孔徑分布均勻，具有透氣不透水的特性，可用作殺菌濾膜、電解隔膜、氣體透析膜、各種溶劑的超凈過濾膜等。粘貼在織物上可以做登山服、透氣帳篷、雨衣等。具有很大市場前景。

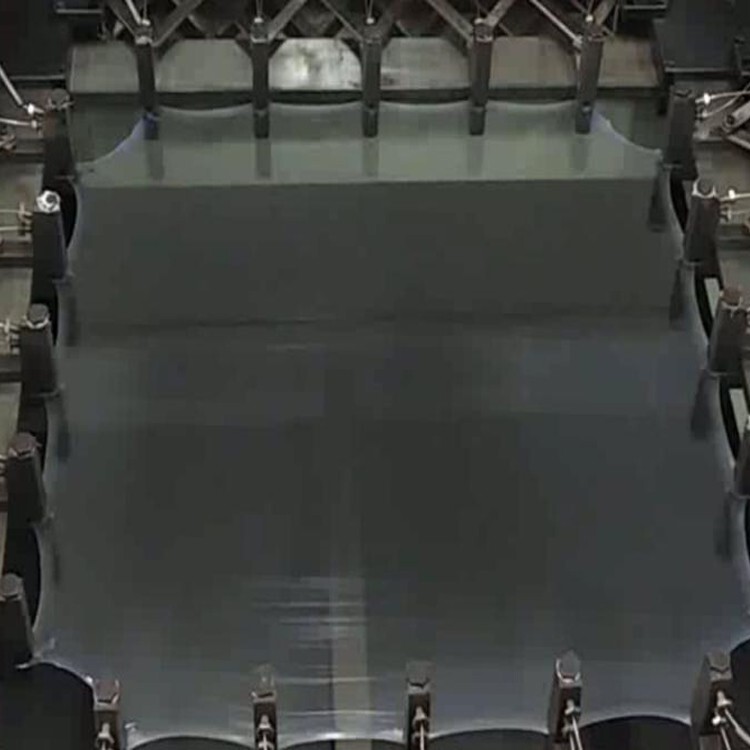

采用靜態雙向拉伸實驗成型儀對聚四氟乙烯(PTFE)微孔膜進行拉伸倍率、溫度、拉伸速度測試，優化工藝參數。使得微孔膜的微觀形態、熔融-結晶行為、取向和透氣性更好的研究。

廣州普同可定制高溫版的薄膜雙向拉伸儀，倍率1-10可調，可進行同步拉伸，異步拉伸和雙向拉伸。全采用伺服電機驅動，調速更穩定。自主研發的夾具，性價比更高。采用進口控制系統PID，溫控達±1℃。

廣州州普同F(xiàn)OHI-10高溫雙向拉伸成型實驗機能同步、異步和雙向拉伸，10倍拉伸率，自主研發的夾具，進口控制系統PID控溫，所有驅動均采用伺服，穩定可靠。
操作薄膜雙向拉伸儀時，需要注意以下事項：
1.X/Y軸夾子部件在工作過程中溫度較高，即使停機一段時間后仍會保持較高溫度，在操作過程中務必佩戴防護手套。
2.請與電源線、烘箱等部位保持一定距離，以防發生危險。
3.嚴禁向加熱后的上下烘箱或夾子表面噴水。
4.嚴禁在未配戴防護眼鏡時正對進料口進行觀察，以防噴射物料或熔體擊傷眼睛。
5.嚴禁在操作過程觸摸上下烘箱。
6.嚴禁在操作過程中非高溫潤滑油涂在導軌或絲桿上。

廣州普同成功研發出薄膜雙向拉伸儀，適應于的材料有PP、PE 、PET、PPS、PVDF、PEEK、PI等。
用途：應用于薄膜領域的新產品研發；應用于實驗室對于新材料薄膜成型的物理性能和化學性能測試分析；加工工藝研究與參數優化等。
該設備可實現雙向同步拉伸和自定義雙向拉伸；縱橫方向的拉伸倍率可調，大拉伸比為8:1；縱橫方向的拉伸速度可調，拉伸速度10-400mm / s 可調；溫度*高可達300℃；溫控精度為±1℃。
