工藝流程
周頭水庫大壩土工膜防滲采取邊挖、邊鋪、邊夯、邊護的區(qū)段循環(huán)作業(yè)?；嬉欢ㄔ诎丛O(shè)計要求清理好，這是確保防滲效果的關(guān)鍵，特別是對尖石、樹根等雜物要清除干凈，基面不允許有局部凹凸現(xiàn)象，清理好的基面要用夯錘或夯板夯緊，使之密實平整。

土工膜幅寬1m~8m，本工程選用6米幅寬，以減少接頭用料。接頭有熱粘、膠粘、搭接等方法，本工程設(shè)計采用熱熔焊接，接縫寬15mm。
若發(fā)現(xiàn)土工膜的刺破或撕破之處，一定要用三倍于破損面積的土工膜膠粘貼補好。

保護護面靠土工膜10cm厚的保護層土料一定要過篩，不允許有粒徑大于6mm以上顆粒，否則易刺破土工膜。保護層土料一定要用夯打密實，干容重在1.5以上，并隨時取樣檢驗?；靥畋Ｗo層及砌筑塊石護面時，一定要輕放，以免撞破土工膜。在塊石護面下面，應(yīng)鋪填100mm厚的碎石或礫石墊層，以防止因水位變化，風(fēng)浪等因素的影響而淘刷土料保護層。干砌塊石采取人工掛線鋪砌，石塊應(yīng)緊密嵌固，面層塊石個體重量應(yīng)大于48kg，所有空隙均用小塊石充填.

HDPE土工膜的性能特點如下：
1、HDPE土工膜是一種柔性防水材料，具有很高的防滲系數(shù)（1×10-17cm/s）；
2、HDPE土工膜具有良好的耐熱性和耐寒性，其使用環(huán)境溫度為高溫110℃、低溫-70℃；
3、HDPE土工膜具有很好的化學(xué)穩(wěn)定性能，能抗強酸、堿、油的腐蝕是好的防腐材料；
4、HDPE土工膜具有很高的抗張力強度，使它具有很高的抗拉強度能滿足高標(biāo)準(zhǔn)工程項目需要；
5、HDPE土工膜具有很強的耐候性，有很強的性能，能長時間裸露使用而保持原來的性能；
6、HDPE土工膜的整體性能，HDPE土工膜有很強的抗拉強度與斷裂伸長率，使HDPE土工膜能夠在各種不同的惡劣地質(zhì)與氣候條件下使用。適應(yīng)地質(zhì)不均勻沉降應(yīng)變力強；
7、HDPE土工膜采用原生塑料與炭黑粒子不含任何防腐劑，HDPE已被我國用來取代PVC作為食品包裝袋和保鮮膜原料。

施工方法
土工膜在運輸過程中不要拖拉、硬拽，避免尖銳物刺傷。
1、 應(yīng)從底部向高位延伸，不要拉得太緊，應(yīng)留有1.50%的余幅，以備局部下沉拉伸?？紤]到本工程的實際情況，邊坡采取從上到下的鋪設(shè)順序；
2、 相鄰兩幅的縱向接頭不應(yīng)在一條水平線上，應(yīng)相互錯開1m以上；
3、縱向接頭應(yīng)距離壩腳、彎腳處1.50m以上，應(yīng)設(shè)在平面上；
4、先邊坡后場底；
5、邊坡鋪設(shè)時，展膜方向應(yīng)基本平行于大坡度線。

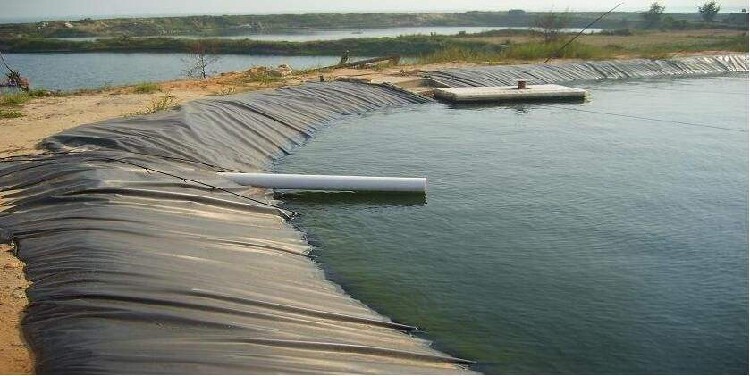

工程應(yīng)用
經(jīng)編復(fù)合增強防水土工布具有的隔水性、耐用性、防護性。可廣泛用于鐵路、公路、運動館、堤壩、水工建筑、遂洞、沿海灘涂、圍墾、環(huán)保等工程 。

復(fù)合土工膜的防滲效果取決于施工中和運行過程中塑料膜的完好程度，為了防止人畜踐踏，動植物破壞以及減少光熱作用，由于它們是高分子化纖聚合物，故應(yīng)特別避免陽光的直接照射，所以復(fù)合土工膜上應(yīng)鋪保護層。

保護層的顆粒直徑不能太大，否則會刺破復(fù)合土工膜，一般對保護層的顆粒直徑大小要按下式進行近似估算。
式中：d——保護層土料的大顆粒直徑；
k——安全系數(shù)，本工程取k=5；
[σ]——復(fù)合土工膜的抗拉允許強度[σ]=5.5Mpa；
p——承受大水頭，取P=0.1Mpa；
——復(fù)合土工膜厚度，取 =0.2mm（為塑膜厚度）。

土工膜裁切之前，應(yīng)該準(zhǔn)確丈量其相關(guān)尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應(yīng)逐片編號，詳細記錄在表格上。
