[構造作動說明]

1、與驅動源連接的泵的輸入軸旋轉，與輸入軸通過樣條連接的汽缸塊旋轉。2此時，在斜板上滑動的活
塞根據斜板的角度進行往復運動。3. 從汽缸塊活塞時從油箱吸入油,突入時向閥門門致動器側吐出
油。根據閥板分為吸入端口和排出端口?？勺儽眯卑宓膬A斜角越大，活塞往復運動的沖程越大，角度為.
0時，活塞不進行往復運動，排出流量也為0。

2、關閉回路泵的情況下，再加上逆方向的角度，即使輸入軸的旋轉相同，吸入和排出也會逆轉。
基本特征
基本特基本特征

泵的主要特性如下:
容積效率(實排出量理論排出量)低速旋轉,高壓使用時內部泄露增加效率降低。

實軸動力(理論軸動力機械效率)回轉數，壓力增加機械效率增加。

實排出量(容積效率)、實軸動力與旋轉次數及壓力等有關。
與泵轉數成比例的流量控制圖

(閉合)和(開啟)
閉合
1、由致動器(馬達)和泵組成閉合的油壓電路(閉合電路)。

2、致動器的速度和方向通過使泵的斜板角度(請參照基本結構)

3、在閉合回路中，能得到致動器的平滑的起動和停止是特征。

4 泵和馬達可以緊湊地配置成一個盒子的一-體型HST.

開啟
1、泵從油箱吸油,從致動器返回油也返回油箱的電路構成是開電路。

2、在固定泵的情況下，致動器的速度和方向由控制閥的切換閉池開度控制。另外，泵是可變的，泵也
可以調整流量,但是泵的斜板角度只向+a方向變化。

3.開路中，可以用一-個泵連接并控制多個致動器。
[可變?nèi)莘e]當泵推容量(斜板角度)可變控制時，通過外部操作進行控制。(在閉合回路中，正反排出)●
指南通過桿鏈接控制斜板角度。<調節器>控制開路泵斜板角度的調節器有以下功能。馬力控制為了不
超過發動機馬力,根據控制排出壓改變斜板角度(泵壓容積),使泵入扭矩的大值恒定,泵的消耗馬力恒
定。是為了避免泵的消耗馬力超過發動機馬力而發生熄火,有效利用的控制。(psvd)●負荷感測控制:是根
據操作量只使之吐出必要流量的控制。只讓泵排出致動器所需的壓力和流量。在上述的開路(開)的說明圖
中，為了使控制閥的前后的壓力差始終成為-定，通過改變泵的斜板角度(推開容積),控制只使之吐出與
控制閥的開度相應的流量。由此不會產生剩余流量,通過抑制發熱等,可以實現節能的系統。

[串聯泵(2連、3連)] 是用1個輸入軸軸)轉動2個或3個泵的結構。由于可以從第1泵、第2泵立供給
流量，例如通過供給行駛馬達，就可以構成車輛的行駛系統。第3泵也可以作為構成了閉合回路的情況下
的充電泵使用。(PSV2) [單流和分流流]就像活塞泵的基本結構-樣,具有-個吸進端口和一個排出端
口的單流類型是正常泵。與此相對,分離流類型通過在-個汽缸塊上交替配置端口,使相互立的兩個
系統的排出成為可能。

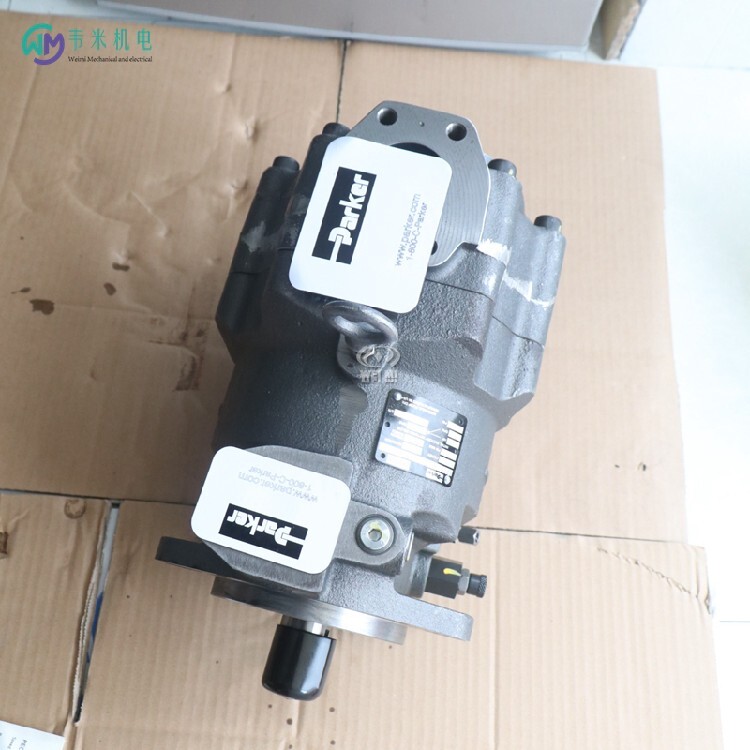

PV140R1K1B1NFWS
PV140R1K1B1NUPG
PV140R1K1T1NFDS
PV140R1K1T1NFFC
PV140R1K1T1NFFD
PV140R1K1T1NFFP
PV140R1K1T1NFF1

1．泵的軸線與電機的軸線虛保持一定的同軸度。對于齒輪泵，泵的轉動軸與電機輸出軸之間的安裝采用彈性聯軸節，其不同軸度不得大于O．1mm，采用軸套式聯軸節的不同軸度不得大于0．05mm；對于葉片泵，一般要求不同軸度不得大于0．1mm，且與電機之間應采用撓性連接；同樣對于斜盤式軸向安裝精度也提出具體要求：
　　(1)支座安裝的斜盤式軸向泵，其同軸度檢查允差事=0．1mm；
　　(2)采用法蘭安裝時，安裝精度要求其芯軸徑向法蘭同軸度檢查公差為西=0．1mm：法蘭垂直度檢查允差t=0．1mm；
　　(3)采用軸承支架安裝皮帶輪或齒輪，然后通過彈性聯軸節與泵聯接，來泵的主動軸不承受徑向力和軸向力?？梢栽试S承受的力應嚴格控制在許用范圍內，特殊情況下還要對轉子進行精密的動平衡實驗，以盡量避免共振。
　　2．濾器的安裝
　　為避免泵抽空，嚴禁使用精密過濾器。對于齒輪泵的過濾精度應≤40um，在吸油口常用網式過濾器。對于葉片泵，柱塞泵，油液的清潔度應達到國家標準等級16／19級，使用的過濾器精度大多為25～30um。吸油口過濾器的正確選擇和安裝，會使液壓故障明顯減少，各元件的使用壽命可大大延長?！?br /> 　 3．配管的安裝要求
　　(1)進油管的安裝高度不得大于O．5m。進油管清洗干凈，與泵進油口配合的油泵緊密結合，必要時可加上密封膠，以免空氣進入液壓系統中。
　　(2)進油管道的彎頭不宜過多，進油管道口應接有過濾器，過濾器不允許漏出油箱的油面。當泵正常運轉后，其油面離過濾器頂面至少應有100mm，以免空氣進入，過濾器的有效通油面積一般不低于泵進油口油管的橫截面積的50倍，并且過濾器應經常清洗，以免堵塞。(3)吸入管，壓出管和回油管的通徑不應小于規定值。
　　(4)泵的泄漏回油管不宜與液壓系統其他回油管聯在一起，應單并插入油箱液面以下。
　　(5)為了防止泵的振動和噪聲沿管道傳至系統，在泵的吸入口和壓出口可各安裝一段軟管，但壓出口軟管應垂直安裝，長度不應超過400～600mm，吸入口軟管要有一定的強度，避免由于管內有真空度而使其出現變扁現象。
PV140R1K4T1NWLA
PV140R1K4T1NYLA
PV140R1K4T1N001
PV140R1K4T1WFFC
PV140R1K4T1WFWS
PV140R1K4T1WFWSX5899

隨著使用時間的增加，齒輪泵會出現抽油不足甚至不抽油等故障，主要是由于相關零件磨損過大。
齒輪泵的易損件主要包括主動軸和襯套、從動齒輪的中心孔和軸銷、泵殼和齒輪的內腔、齒輪端面和泵蓋等，當潤滑油泵磨損后主要技術指標達不到要求時，應進行拆卸分解，查明磨損部位和程度，并采取相應措施進行修復。
1、修復磨損的驅動軸和襯套
齒輪泵驅動軸和襯套磨損后，配合間隙增大，必然會影響泵油量，在這種情況下，可以通過修理驅動軸或襯套來恢復正常的配合間隙。
如果驅動軸輕微磨損，只有壓出舊襯套并用標準尺寸的襯套更換，配合間隙才能恢復到允許范圍內。
如果傳動軸和襯套磨損嚴重，配合間隙超標，不僅要更換襯套，還應通過鍍鉻或振動堆焊擴大傳動軸直徑，然后研磨至標準尺寸，以恢復與襯套的配合要求。
2、潤滑油泵殼體裂紋的修復
殼體裂紋可通過鑄造508鎳銅電極修復，焊縫應緊密、多孔，與泵蓋結合面的平面度誤差不大于0.05毫米。
主動軸襯套孔和從動軸孔磨損的修復，主動軸襯套孔磨損后，可以通過鉸孔消除磨損痕跡，然后可以使用擴大到相應尺寸的襯套。
通過鉸孔消除從動軸孔的磨損痕跡，然后根據鉸孔的實際尺寸制備從動軸泵殼內腔修復，泵殼內腔磨損后，一般采用內襯內腔修復，即內襯鑄鐵或鋼襯套，套筒插入后，將內腔襯至所需尺寸，并打磨伸出端面的襯套，使其與泵殼的接合面齊平。
閥座修復限壓閥有球形閥和柱塞閥兩種，球形閥座磨損后，可以在閥座上放一個鋼球，然后用金屬桿輕輕敲擊鋼球，直到球閥與閥座密封緊密，如果閥座磨損嚴重，可以先鉸孔去除磨損痕跡，然后用上述方法密封閥座，柱塞式閥座磨損后，可放入少許閥砂研磨至密封緊密。
3、修理泵蓋
工作面修復如果泵蓋工作面輕微磨損，可以用手工打磨消除磨損痕跡，即在平臺或厚玻璃板上放少許閥砂，然后將泵蓋放在上面打磨，直到磨損痕跡消除，工作面平整。
泵蓋工作面磨損深度超過0.1mm時，應先車削后磨削修復，傳動軸襯套孔的修復泵蓋上傳動軸襯套孔磨損的修復方法與套管傳動軸襯套孔的修復方法相同。
4、齒輪翻轉使用
齒輪泵的齒輪磨損主要在齒厚處，而齒輪端面和齒頂?shù)哪p相對較輕，齒輪在齒厚處一側磨損，所以齒輪可以翻轉180度使用，齒輪端面磨損時，可將端面磨平，同時對潤滑油泵殼體結合面進行磨削，齒輪端面與泵蓋的間隙在標準范圍內。
PGP517B0160CD1H3NB1E5C-517A016
PGP517B0140AE1H3NT4T3C-517B014
PGP511B0160AC1H3NJ7J5S-511B023
PGP511B0160AC1H3NJ7J5S-511B022
PGP511B0140AC2H2NJ7J5S-511A025
PGP511A0230AA1H2VD6D5B1B1-H
