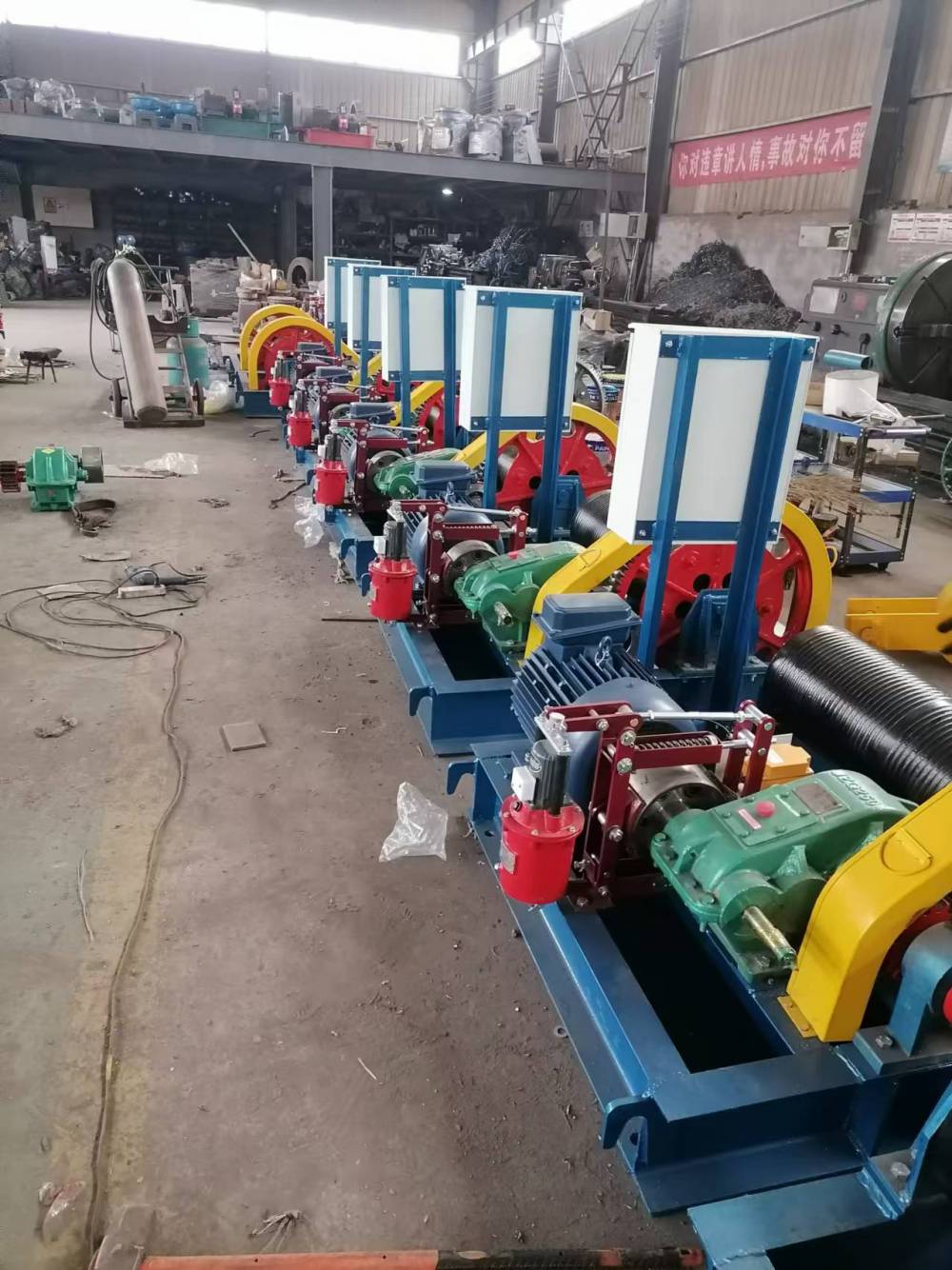

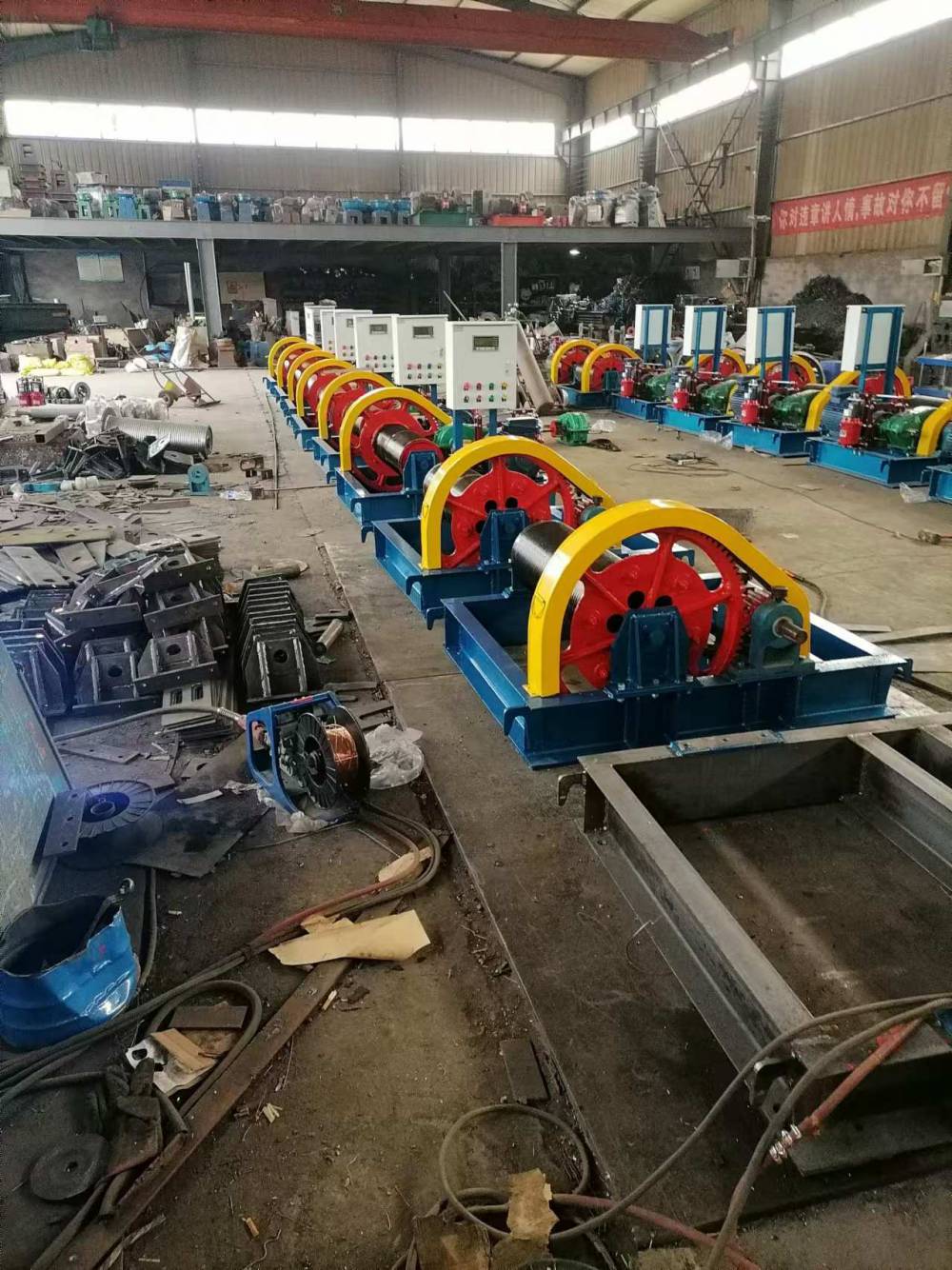

QPQ2X15T固定卷揚式啟閉機 QPQ-2×50T卷揚式啟閉機

qpq型、qpk型、qpt型、qpg型卷揚式啟閉機選用指南: 本系列啟閉機可分為單吊點和雙吊點兩種,啟門力qpq型、qpg型、qpt型為50kn--2500kn;qpk型為50kn--1250kn,供用戶選用。 qpq型、qpk型、qpt型、qpg型系列產品的啟門力或持住力是按照gb/783-65起重機械起重量系列規定系列選定。 qpq型、qpk型、qpt型、qpg型系列啟閉機不能做斜吊運行。 qpq型、qpk型、qpt型、qpg型系列啟閉機的鋼絲繩采用6w(19)型,公稱抗拉強度1550--1700n/mm2.鋼絲繩隨機供應,常規每單機供應40m。

            啟閉機設有上下行程限位開關作極限保護運行。 啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。 啟閉機機械強度按輕型工作級別計算,電動機按智期運行;若工作級別需提高,用戶應提出,然后更換啟閉機制造圖樣種類,制造并供貨。 閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。 qpk型系列啟閉機有快速、慢速兩種下降速度,慢速是正常通電情況下的速度;快速是電機不通電靠閘門自重(或水柱壓力)等荷重作用下帶動機快速下降,其快速值受調速器控制,不得超過5m/min,快速閉門時間一般為2min。 啟閉機啟門高度:用戶應提供參數值或給出閘門銷軸中心致啟閉機底座距離,有拉桿時則銷軸中心應為*位置一節的上軸孔中心。 啟閉機基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考。

        用戶特殊要求雙方可協商解決。 隨機供應的電氣控制系統為單機單控。 用戶選購件名錄(另外計價): 用戶提出特殊電控系統; 手搖機構; 機構工作級別為q3-中,q4-重時(增加的費用); 非本公司常規配置的過載保護及高度顯示裝置及其他附加要求; 加長部分鋼絲繩(單機超過40米時); 用戶提供圖紙與本公司比較,增加的材料部分及選用性裝置部分; 本系列啟閉機技術參數,如有變更,恕不另行通知,以公司*資料為準。 設備重量僅供需方設計時參考,不作為用戶收貨依據。 卷揚式啟閉機分類: 卷揚式啟閉機分為固定式和移動式,型號有qpq型平板閘門卷揚式啟閉機、qpk型快速卷揚式啟閉機、qpg型高揚程卷揚式啟閉機、qh型弧形門卷揚式啟閉機、移動式臺車,平門機拉弧形閘門卷揚啟閉機。

       卷揚機使用時的注意事項: 1、卷筒上的鋼絲繩應排列整齊,如發現重疊和斜繞時,應停機重新排列。嚴禁在轉動中用手、腳拉踩鋼絲繩。鋼絲繩不許完全放出,少應保留三圈。

 2、鋼絲繩不許打結、扭繞,在一個節距內斷線超過10%時,應予更換。

3、作業中,任何人不得跨越鋼絲繩,物體(物件)提升后,操作人員不得離開卷揚機。休息時物件或吊籠應降至地面。 4、作業中,司機、信號員要同吊起物保持良好的可見度,司機與信號員應密切配合,服從信號統一指揮。

 5、作業中如遇停電情況,應切斷電源,將提升物降至地面。

6、工作中要聽從指揮人員的信號,信號不明或可能引起事故時應暫停操作,待弄清情況后方可繼續作業。

7、作業中突然停電,應立即拉開閘刀,將運送物放下。

8、作業完畢、應將料盤落地、關鎖電。

手電兩用啟閉機的載荷試驗方法

手電兩用啟閉機操作人員掌握啟閉機的結構、性能與操作方法,并有一定的機械知識,以確保機器的正常運轉。 操作前,對起閉機進行***檢查,個部位潤滑情況是否良好,螺栓有無松動。啟閉機

當啟閉機運轉時,操作人員不得離開現場,發現問題立即停機。 對機器進行維修時,清除載荷。在使用時,需隨時由注油孔注入潤滑油,要經常保持足夠的潤滑油,螺桿要定期清除油垢,涂護新油,以防銹蝕。

手電兩用啟閉機配電設備工作狀態,合上啟閉電源總閘,網路停電時應立即啟用備用電源,并按要求進行電源切換。 檢查三相電源有無缺相,電壓是否符合要求。

上開關箱內電源開關,檢查電源指示,按順序啟閉閘門,手電兩用啟閉運行方向應與指示方向一致。

QL-SD手電兩用啟閉機門卡阻、啟閉沉重、啟閉機超載、停滯、閘門或啟閉機有異常響聲等,均應及時停車檢查,排除故障。 在某一高度停車時,遇有制動器打滑,應采取緊急措施強迫制動。在東浩牌QL-SD10T手電兩用啟閉機運行過程中,啟閉高度每超過20m,應將軸承軸套、軸瓦等潤滑部位的油標旋緊加油一次。

中途突然停車,要先切斷電源,查找原因,排除故障后再運行。 閘門處于開啟狀態時,禁止撥動制動設備和固定螺絲。 9、QL-SD手電兩用啟閉機啟閉結束后切斷電源,填寫配電屏操作記錄。
