晶閘管的使用注意事項
選用可控硅的額定電壓時，應參考實際工作條件下的峰值電壓的大小，并留出一定的余量。
1、選用可控硅的額定電流時，除了考慮通過元件的平均電流外，還應注意正常工作時導通角的大小、散熱通風條件等因素。在工作中還應注意管殼溫度不超過相應電流下的允許值。
2、使用可控硅之前，應該用萬用表檢查可控硅是否良好。發現有短路或斷路現象時，應立即更換。
3、嚴禁用兆歐表（即搖表）檢查元件的絕緣情況。
4、電流為5A以上的可控硅要裝散熱器，并且所規定的冷卻條件。為散熱器與可控硅管心接觸良好，它們之間應涂上一薄層有機硅油或硅脂，以幫于良好的散熱。
5、按規定對主電路中的可控硅采用過壓及過流保護裝置。
6、要防止可控硅控制極的正向過載和反向擊穿。

可控硅的特性：常用的有阻容移相橋觸發電路、單結晶體管觸發電路、晶體三極管觸發電路、利用小晶閘管觸發大晶閘管的觸發電路，等等；
可控硅的主要參數有：
1、 額定通態平均電流在一定條件下，陽極---陰極間可以連續通過的50赫茲正弦半波電流的平均值；
2、 正向阻斷峰值電壓：在控制極開路未加觸發信號，陽極正向電壓還未超過導能電壓時，可以重復加在可控硅兩端的正向峰值電壓。可控硅承受的正向電壓峰值，不能超過手冊給出的這個參數值；
3、 反向阻斷峰值電壓：當可控硅加反向電壓，處于反向關斷狀態時，可以重復加在可控硅兩端的反向峰值電壓。使用時，不能超過手冊給出的這個參數值；
4、 觸發電壓在規定的環境溫度下，陽極---陰極間加有一定電壓時，可控硅從關斷狀態轉為導通狀態所需要的小控制極電流和電壓；
5、 維持電流：在規定溫度下，控制極斷路，維持可控硅導通所必需的小陽極正向電流。許多新型可控硅元件相繼問世，如適于高頻應用的快速可控硅，可以用正或負的觸發信號控制兩個方向?qū)ǖ碾p向可控硅，可以用正觸發信號使其導通，用負觸發信號使其關斷的可控硅等等。

結構原件
可控硅是P1N1P2N2四層三端結構元件，共有三個PN結，分析原理時，可以把它看作由一個PNP管和一個NPN管所組成。雙向可控硅：雙向可控硅是一種硅可控整流器件，也稱作雙向晶閘管。這種器件在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制，以小電流控制大電流，具有無火花、動作快、壽命長、可靠性高以及簡化電路結構等優點。從外表上看，雙向可控硅和普通可控硅很相似，也有三個電極。但是，它除了其中一個電極G仍叫做控制極外，另外兩個電極通常卻不再叫做陽極和陰極，而統稱為主電極Tl和T2。它的符號也和普通可控硅不同，是把兩個可控硅反接在一起畫成的，它的型號，在我國一般用“3CTS”或“KS”表示；國外的資料也有用“TRIAC”來表示的。雙向可控硅的規格、型號、外形以及電極引腳排列依生產廠家不同而有所不同，但其電極引腳多數是按T1、T2、G的顧序從左至右排列(觀察時，電極引腳向下，面對標有字符的一面)。市場上常見的幾種塑封外形結構雙向可控硅的外形及電極引腳排列。

晶閘管特點“一觸即發”。但是，如果陽極或控制極外加的是反向電壓，晶閘管就不能導通。控制極的作用是通過外加正向觸發脈沖使晶閘管導通，卻不能使它關斷。那么，用什么方法才能使導通的晶閘管關斷呢?使導通的晶閘管關斷，可以斷開陽極電源(圖3中的開關S)或使陽極電流小于維持導通的小值(稱為維持電流)。如果晶閘管陽極和陰極之間外加的是交流電壓或脈動直流電壓，那么，在電壓過零時，晶閘管會自行關斷。
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。

上海聚肯電子有限公司代理銷售的電子產品直接從進貨，能夠提供不同國別、廠商的設備配件，解決您多處尋找的麻煩和對產品質量的擔心等, 在價格上我們有很大的優勢，公司備有大量的，是國內庫存量多的公司之一，歡迎來電咨詢，我們將會給您的服務！
產品詳細信息，歡迎來電查詢！

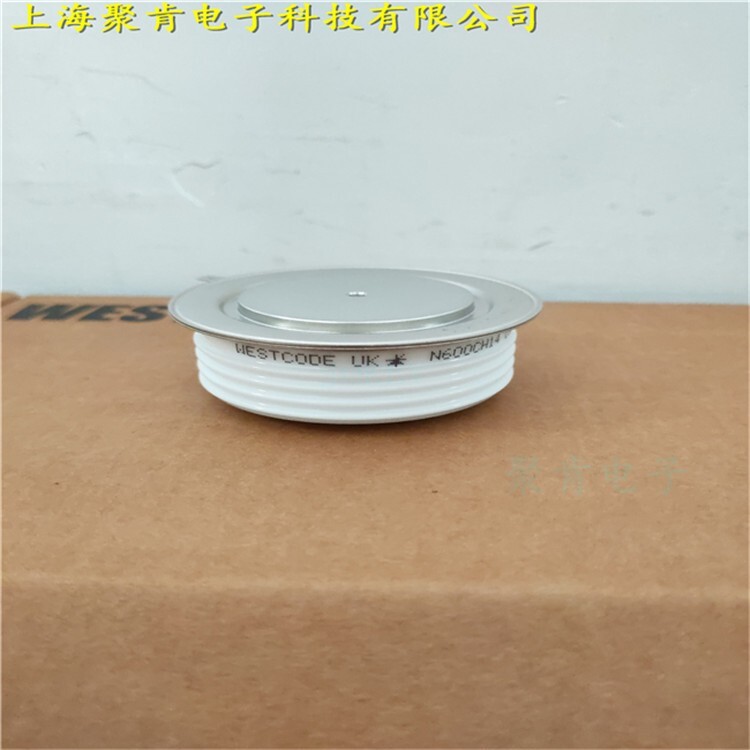

應用于機車牽引、傳動、高壓直流輸電、功率因數補償、電機軟起、冶金、化工、鋁電解等領域。具有電壓高、電流大，功率轉換能力強?？刂坪?jiǎn)單，工作可靠等特點。
