由噴漿和干燥兩部分組成。工作機構包括裝備有噴頭的噴室、載革傳送帶、干燥系統和清潔機構等。2012年后多采用旋轉式多噴頭密閉噴室，噴頭由超聲波或電腦控制啟閉，實現了有革噴，無革不噴；節約涂飾劑，減少污染，涂飾。噴涂后的革由傳送帶送入干燥區，干燥后從另一端收集。

機器配置微型程序控制器（PLC可選），自動控制噴槍在作業的情況下開始噴漆，以節省油漆用量。
1、輸送方式可根據客戶產品需要選配（如進口PE皮帶輸送、不銹鋼鋼帶輸送、不銹鋼管輸送）
2、自動噴槍采用原裝進口臺灣寶麗IWATA 1.3mm口徑噴槍（可選），噴漆量的大小和角度可通過預先調節，每個噴槍單控制。（或 采用法國克姆林KREMLIN中壓混氣噴槍和壹套30：1柱塞泵供油系統。）
3、噴涂驅動裝置通過臺灣臺達（或日本安川伺服電機）進行**驅動，噴漆**定位。
4、機器配置廢氣處理凈化系統，能有效將噴漆作業產生的廢氣經處理后再排放，更大程度上避免環境受到污染。
5、供油系統由一套大容量的隔膜泵和穩壓器，提供穩定的供漆流量，使噴漆作業更平穩，同時更換油漆方便快捷。（或采用一臺法國克姆林KREMLIN中壓混氣噴槍和壹套30：1柱塞泵供油系統。）
6、輸送速度采用變頻調節，適合不同的涂裝要求。

噴漆往復機主要優點：

一、柔性好。
（1）活動半徑大柔性好。
（2）可實現內表面及外表面的噴涂。
（3）可實現多種車型的混線生產，如轎車、旅行車、皮卡車等車身混線生產。

二、提高噴涂質量和材料使用率。
（1）仿形噴涂軌跡**，提高涂膜的均勻性等外觀噴涂質量。
（2）降低過噴涂量和清洗溶劑的用量，提高材料利用率。

三、易操作和維護。
（1）可離線編程，大大縮短現場調試時間。
（2）可插件結構和模塊化設計，可實現快速安裝和更換元器件，的縮短維修時間。
（3）所有部件的維護可接近性好，便于維護保養。

四、設備利用率高。
噴漆往復機利用率一般僅為40%-60%，噴涂機器人的利用率可達90%-95%。

噴涂機使用方法

1、噴涂機生產前的操作。打開總電源、氣源、水源，檢查水源、電源、氣源是否符合生產要求，清理噴嘴上的黃油。
　　2、漆桶內裝人黏稠度適中的油漆或涂料，油漆需經網篩過濾并攪拌均勻。
　　3、啟動控制電源按鈕，啟動供漆系統。先讓噴涂機空載慢行，正常后，將吸入管插入涂料桶內，輕微打開銅球閥，至泵運行穩定后，根據油漆的霧化狀態將氣壓調到適合油漆噴涂的數值。
　　4、啟動排風、輥道、輸送電機。按動啟動按鈕，使系統處于噴涂準備階段，當鋼桶到位后，即可按程序進行噴涂作業。
　　5、氣動箱面板上的旋鈕開關為設備調試用的強制噴涂及旋轉開關，在設備運行過程中，這些開關應放在關閉位置。
　　6、噴涂機噴涂過程中如油漆需換色，應清洗管道。按照程序可進行內外噴涂、閉口桶噴涂、雙色桶噴涂。如遇異常，按急停開關檢修。
　　7、噴涂結束時，先將銅球閥關小一點，將涂料吸入管提出，使噴涂機空載運行，再插入稀料桶內清洗泵及管道、噴嘴，并在噴嘴上涂抹黃油。噴漆室內所有裸露部位應均勻涂抹黃油，每周清理1-2次。
　　8、噴涂作業結束后，按停止按鈕，關閉排風機、輥道電機及輸送電機，切斷控制電源及控制柜總電源。

漆塵懸浮于空中而不能被及時處理，的危害到操作者的身體健康，使操作者極易患職業病自動噴漆機則有安全門、防塵罩和防護窗將漆塵隔離在噴漆室內，避免了漆塵對操作者產生的不利影響細菌灰塵感染：工件被多人直接接觸，細菌灰塵感染幾率高;自動噴漆機自動操作，減少人手接觸，使工件表面清潔，細菌感染率低。

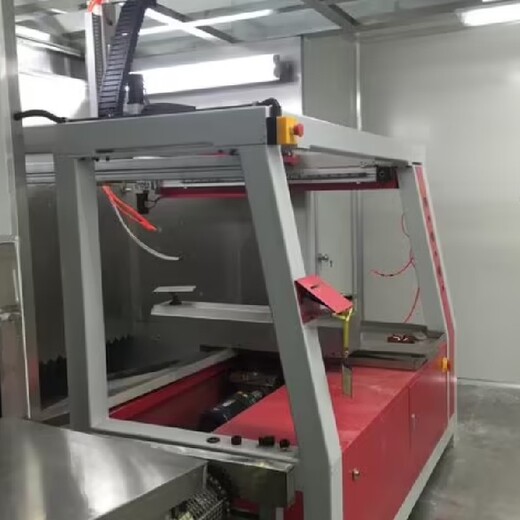

往復機固定在機架上，可移動位置，工作時，與噴臺組合一起，沿X軸方向往復，噴槍對產品往復噴涂，完成噴漆．程式為軌跡線式編寫，編寫與操作簡單，僅需由觸摸屏在表格中填入數字就可完成程式，有示教功能，可自動記憶程式．并且采用線性導軌形式行走，比滾珠滑軌耐用．
