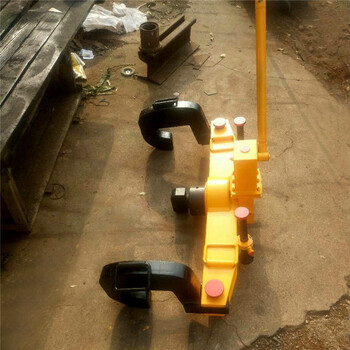

遼寧大連鐵路尖軌液壓調直機YJT-500大型鋼軌直軌器
產品別名 |
鐵軌調直器,鐵道導軌直軌機 |
面向地區 |
|
遼寧大連鐵路尖軌液壓調直機YJT-500大型鋼軌直軌器
火車軌道校正器 鐵軌調直器 鐵道導軌直軌機
液壓尖軌直軌器工作原理
YJT-500型液壓尖軌調直器作業時，將該機水平放置于尖軌或普通鋼軌上，液壓缸活塞桿的頂塊對準尖軌或普通鋼軌變形位置的軌腰中??心處，鉤軌臂鉤緊另側軌腰中??心。搬動手壓泵搬桿，活塞桿伸出，頂塊頂緊軌腰，同時，兩側鉤軌墊鐵也鉤緊軌腰，往復搬動手壓泵搬桿，向液壓油缸供油,系統壓力增高，活塞桿及頂塊推力加大，在兩側鉤軌臂的支承下，尖軌或普通鋼軌產生變形，直至產生塑性變形，將尖軌或普通鋼軌調直或彎曲。
?
液壓尖軌直軌器主?要?技?術?參?數
1、Z大直軌或彎軌力???????????????500KN
2、系統Z大壓力?????????????????73Mpa
3、油缸Z大行程?????????????????84mm±2mm
4、鉤軌臂支點距離 ???????????????1000mm
5、外形尺寸 ????????????????300×510×438（mm）
6、整機質量 ?（含液壓油） ???????????138kg
