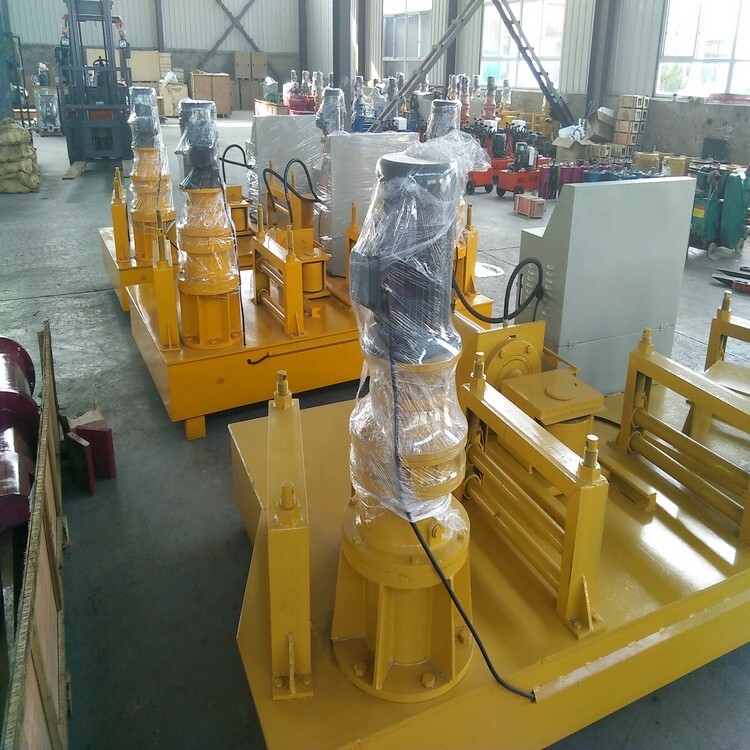

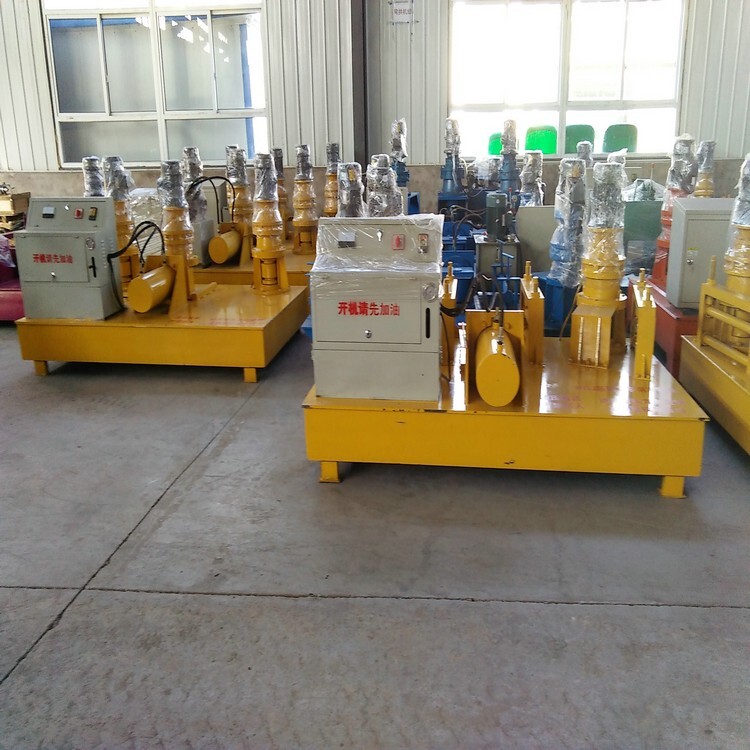

性能特點:

A、鋼拱架設備，亦可彎曲大曲率工字鋼、U型鋼、槽鋼立彎和橫彎。

B、雙電機驅動，液壓缸推進。

C、按下液壓缸“前進”按鈕，液壓缸到達位置后一次彎曲成形，操作方便。

D、結構合理，工作可靠，適合大型型鋼，大彎曲半徑彎制。

適用領域
山嶺隧道(鐵路公路)、水下隧道(鐵路公路)、城市隧道(地鐵)引水涵洞;
隧道是修建在地下或水下或者在山體中，鋪設鐵路或修筑公路供機動車輛通行的建筑物。根據其所在位置可分為山嶺隧道水下隧道和城市隧
道三大類;
為縮短距離和避免大坡道而從山嶺或丘陵下穿越的稱為山嶺隧道; 為穿越河流或海峽而從河下或海底通過的稱為水下隧道; 為適應鐵路通過大
城市的需要而在城市地下穿越的稱為城市隧道。
這三類隧道中修建多的是山嶺隧道。
比如說:大棚拱架廠房拱頂橋梁預制大型糧倉弧形建筑礦洞等。

彎拱機主要技術參數:
(1)整機尺寸: 長寬高2670*1500*1350
(2) 油缸推進速度: 3.5-5.5,mm
(3) 鋼材小彎曲半徑: 1.2m
(4) 液壓系統額定工作壓力: 20Mpa
(5 )主動輪轉速: 7.65r/min
(6 )主動輪線轉速: 3.96m/min
(7 )總功率 :12kw
(8 )電壓 :380V
(9 )整機重量:2380kg

系統介紹
1、機械系統
機械系統采用擺線針減速器直接驅動滾輪轉動，轉速為7.65r/min,為實現兩個滾輪同步，采用兩電機同時啟動實現同步，為滿足工況需求，
可進行正反轉運轉。
2、液壓系統
該系統采用手動換向閥對油泵進行換向，實現油缸的正反向運動。采用單向節流閥調節油缸運動速度，利用雙向液控單向閥對油缸進行鎖
閉，當換向閥處于中位時，系統卸荷，有效防止了系統發熱。
3、電氣系統
電氣系統主要對油泵電機、行走滾輪電機進項控制，行走電機設有正反轉控制及過載保護，當回油濾清器堵塞需要換濾芯時，濾清器堵塞指示燈亮，此時需更換濾芯。在主回油路中設有空氣開關(主開關)對整個系統進行有效保護。

手動側缸速度時轉臂應至≥900時進行，速度為轉臂轉動彎管模具邊緣的線速度同步，禁止在手動狀態下側推推進速度大于模具邊緣的線速度。

一般機器使用一段時間后應檢查鏈條的漲緊程度，保持上下鏈條松緊。自動操作時在有芯彎曲中，彎臂返回前，操作人員芯頭在管子里面，或確保芯軸在彎臂返回時沒有阻擋現象，否則，芯頭或芯桿有可能被折彎或折斷。

設備概述:
1.雙懸臂齒輪傳動裝置，機器的制造寬度可調整持續，可改變型材的寬度和高度。
2.牌坊20道成型，主機由交流電機，減速機，牌坊，變速箱，水平調節系統和軋制模具。機座和傳輸采用焊接結構，具有硬度的處理，軋輥材質為45＃鋼。
3.輥壓成型工藝是由德國COPRA軟件制作;進行有限元工藝分析和檢查。提高線速度，降低成形阻力。從而設備的準確度和穩定性。
