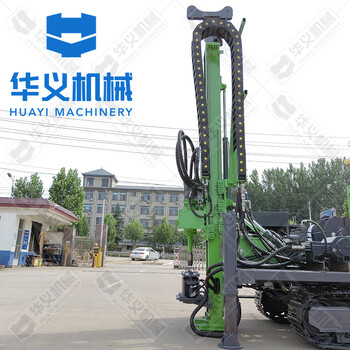

全液壓巖芯鉆機是我公司借鑒國內外同類鉆機技術的基礎研制開發的新型鉆機。主要適用于固體礦床的鉆探，也可用于工程地質、淺層石油、天然氣、地下水鉆探，還可用于坑道通風、排水和堤壩注漿、鐵路、公路、橋梁、水利水電、隧道工程鉆孔勘察等工程鉆孔。
二、履帶式全液壓鉆機特點
1、HYD系列全液壓巖芯鉆機是我公司在借鑒國內外同類鉆機技術的基礎上研制開發的新型鉆機。
2、鉆機采用全液壓驅動，動力頭回轉采用軸向柱塞泵和斜軸柱塞馬達驅動，機械兩檔加無極調速，結構。
3、動力頭采用油缸鏈條倍速給進機構，運動平穩可靠，帶有動力頭側向平移機構，桅桿采用油缸起落可整體滑移，可施工0-90°范圍內鉆孔。
4、鉆機采用北京華德斜軸柱塞馬達驅動，具有結構緊湊、體積小、功率大、耐沖擊、壽命長、扭矩大，大幅度提高鉆進效率。
5、液壓系統采用負載敏感控制，工作 、扭矩大。
6、鉆機配有液壓木馬夾持器、液壓調平支腿、可伸縮桅桿等裝置，方便鉆機快速定位。
7、配置無線遙控履帶，適合多種地形，在安全距離內對鉆機爬行進行控制，防止突發危險。
三、履帶式全液壓鉆機技術參數
鉆機型號 標準口徑可深度 HYD-1Q HYD-2Q HYD-3Q
鉆進能力 BTW (m) 650 1200 1400
NTW (m) 600 1000 1200
HTW (m) 300 800 1000
PQ(m) / 600 800
液壓系統 額定壓力 MPA
主泵 32+16 32+16 32+16
副泵 20*3 20*3 20*3
冷卻方式 風冷 水冷 二級風冷 水冷 二級風冷 水冷
發動機 發動機型號 玉柴四缸 玉柴/濰柴六缸 濰柴六缸
額定功率Kw 92 118 129
動力頭 大扭矩N.m 1400 1800 2600
大轉速rpm 1400 1400 1400
給進行程m 2.0 2.0/3.5 3.5
提升力KN 240 300 360
推進力KN 120 150 180
繩繩索取芯卷 揚機 容繩量m 800 1000 1200
提升力KN 15 20 24
提升速度m/min 110 110 110
觸地式體鉆塔 全高m 6.1 7.9 7.9
鉆進角度° 45-90 0-90 0-90
滑移行程mm 800 1200 1200
桅桿 全高 6.1m 7.9m 7.9m
鉆進角度 45-90° 0-90° 0-90°
滑移行程 800mm 1200mm 1200mm
履帶底盤 行走方式 手動+遙控 手動+遙控 手動+遙控
爬坡角度 爬坡角度 25° 30° 30°
運輸尺寸 長*寬*高m 4.5*1.9*2.3 4.5*2.2*2.8 5.6*2.2*3.0
整機質量 T 4.5 6.0 8.0
