一、參數
項目 單位 參數
液壓系統壓力 Mpa 16.5-25
油缸推進速度 mm/s 1-13
彎曲半徑 m 2.0
主動滾輪轉速 r/min 9
總功率 Kw 11.9
整機重量 Kg 2380
外形尺寸 M 2.6*1.6*1.4
二、結構及工作原理

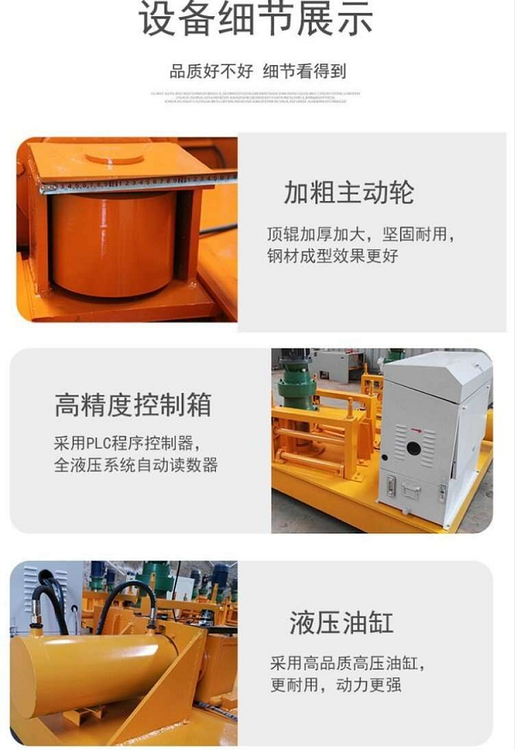

該設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、工作油缸、頂輪及油箱等部件組成.
工作原理：把工字鋼放在冷彎機上，所需彎曲的型鋼與減速器帶動的滾輪接觸后，壓緊手柄進給鎖緊，啟動電機油泵組，由油泵輸出的高壓油經溢流閥（可調壓），進入聚成塊到電液閥，電液閥和點動開關（點進、點退）控制油缸工作，工作油缸推進，機將工字鋼與三個支撐滾輪壓緊并未發生彎曲變形時開始計算，油缸再推進的長度進程為每次10mm-15mm，開主電機正轉或反轉，由主電機帶動工字鋼工作，反復操作，達到所需弧度為止。
三、使用須知
設備安裝在堅硬的基礎面上，冷彎機找正，冷彎機以進給導軌面處于水平位置為準。
工字鋼在水平的工作臺上（帶有滾動的工作臺）工作。
使用前加油（減速器加30#機油，冷彎機油箱加46#液壓油），冷彎機以后定期換油。
四、試機
為工作順利，冷彎機在開始工作定要把機器調試好。檢查電源是否正常；檢查電機油泵組是否正轉；將壓力表開關打開，冷彎機溢流閥調壓手輪松開；點動電機，檢查旋轉方向是否正確；檢查電液閥和點動開關是否正常；準備工作無誤后，啟動電機，將壓調至10Mpa，試運行三分鐘左右，如果運轉正常，準備正式工作。
6.注意事項
正確使用設備，認真執行設備保養，遵守操作規程，是減少設備故障，延*設備使用時長，保障生產的條件，因此設備的操作者及維修人員須了解設備的結構、性能、維護方法和操作規程。
在油箱沒有注入油前切勿啟動電機。使用前先檢查油箱內的油是否加滿，以防油泵吸空。設備使用的液壓油經過嚴格的過濾方可注入油箱，一般使用46號抗磨液壓油.油介質.做好油及本設備的清潔工作，以免淤塞或漏油影響使用效。使用的時間不應超過兩個月.過濾網可放在煤油中沖洗，如油液未變質，在經過過濾后仍可使用。
經常檢查設備需潤滑處是否有堵塞現象。
每班工作結束后，請用收回油缸。
若長期不使用設備，要在滑動處面上涂上防銹油。

獲取關于WGJ系列彎拱機詳細信息可致電：萬澤錦達冷彎機銷售經理劉建麗。

WGJ系列冷彎機是我廠自主研制的一種多功能型鋼冷彎設備。主要用于H型鋼、U型鋼、C型鋼、工字鋼、角鋼、槽鋼、道軌、方鋼、鋼管等型鋼的拱形卷圓、變徑、定角彎曲。采用數顯編碼器編程，使液壓操縱系統定位準確，所彎型鋼自動成型，、操作方便。
主要參數：
型材規格：14-32工字鋼
彎曲半徑：≥1.5m
油缸推進：8-15mm/sec
主輪轉速：7-10r/min
液壓系統：25mpa
總功率：11.9kw
整機質量：2380kg
冷彎機常見的：礦工鋼彎拱機，H型鋼冷彎機，軌道鋼彎拱機，槽鋼冷彎機，工字鋼彎拱機，U型鋼彎拱機，角鋼彎曲機等等。經過彎曲后的工字鋼應用于煤礦、公路地道、鐵路地道、地鐵地道、水利水電等工程的鋼構架和支護拱架。
工作原理：
把工字鋼放在冷彎機上，與減速器帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓油經溢流閥（可調整所需壓力），進入聚成塊到電液閥，有電液閥和點動開關（點進、點退）控制。
工字鋼彎拱機操作使用說明：
1. 工作時，將所需冷彎加工的型鋼由輔*助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統，使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。
2. 在冷彎結束時，關閉機械傳動系統，同時啟動液壓系統，使液壓缸收回。將冷彎型鋼放置在輔*助系統的門式托架上。
3. 這種冷彎作業，保*了材質的強度，提*了支護鋼拱架的質量，*大地提*了工效，操作簡單、明了。冷彎機與壓床相比，具有良好的工作性能。

WGJ-250工字鋼彎曲機（冷彎拱機）是我廠研發的全自動彎曲型鋼產品。采用液壓電子顯碼系統，具有傳動平穩，壓力大等特點，主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼彎曲。
工字鋼彎曲機（冷彎拱機）是全自動彎曲型鋼產品。采用液壓系統，具有傳動平穩，壓力大等特點，主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼彎曲。冷彎機是隧道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔*助系統等六大部分組成。
感恩您關注我們的產品,若您希望獲得進一步的了解，如山西太原WGJ-250全自動冷彎機彎拱機價格、山西太原WGJ-250全自動冷彎機彎拱機規格型號等信息，歡迎您聯絡我們!
公司主營產品：路橋開山設備、混凝土機械、巖石鋸、園林綠化設備、換枕機、泥漿泵、工字鋼彎拱機、潛孔鉆機、破樁機、礦用風動鋸、破碎斗、篩分斗、、鑿巖機、挖機屬具等礦用機械設備。

本公司所提供的設備：
1出廠前反復檢測調試。
2所出售的商品以各型號包裝為準。
3本公司的售后團隊24小時為您服務。

隧道設備信息可以致電獲悉，萬澤錦達劉建麗祝您事業順利,財源廣進。
WGJ-220/250/300/400型全自動液壓彎拱機廠家，合作單位：中國鐵路一局、三局、六局、十二局、十六局、十九局，貴州高速公路管道局工程公司等。

說到工字鋼冷彎機，我們會先想到價格，對于價格，無論什么物品，哪怕是日常用品，價格都是我們比較關注的，長此以往就有了“價格戰”、“低的價格以次充好”等等市場詬病，或多或少就會吃過價格的虧。對于設備，我們采購的時候天平下意識的會向低的價格傾斜，我想說的是一分價錢一分貨，價格只是我們衡量的一個方面，若果您在意它的的質量，請尊重它的價格，設備的性能對于我們更有價值，工字鋼冷彎機設備對于施工效率的提*，如何達到施工要求，保障施工的連續性以及工期才是我們應該切實考慮的。
作為廠家：信譽和質量當先、型號要全 庫存要足 售后要好 當然價格 要公道
山西萬澤錦達愿與您詳談（來廠面談或電話溝通）

工作原理
折疊組成
冷彎機通常由底座、機械傳動系統、液壓系統、冷彎系統、控制系統以及輔助系統六大部分組合而成的。

彎弧機小彎弧角度？可彎哪種型鋼？
卷板大厚度 12mm，卷板大寬度 125mm，滿載卷制小直徑 1.5m。此設備可用于彎曲：
工字鋼（10號、12號、14號、16號…40號工字鋼）；
H型鋼（100H型、150H型、175H型…400型H型鋼）；
槽 鋼（8#、10#、12#、14#、16#…40#槽鋼）；
U型鋼（18U、25 U、29 U、36 UU型鋼）。
