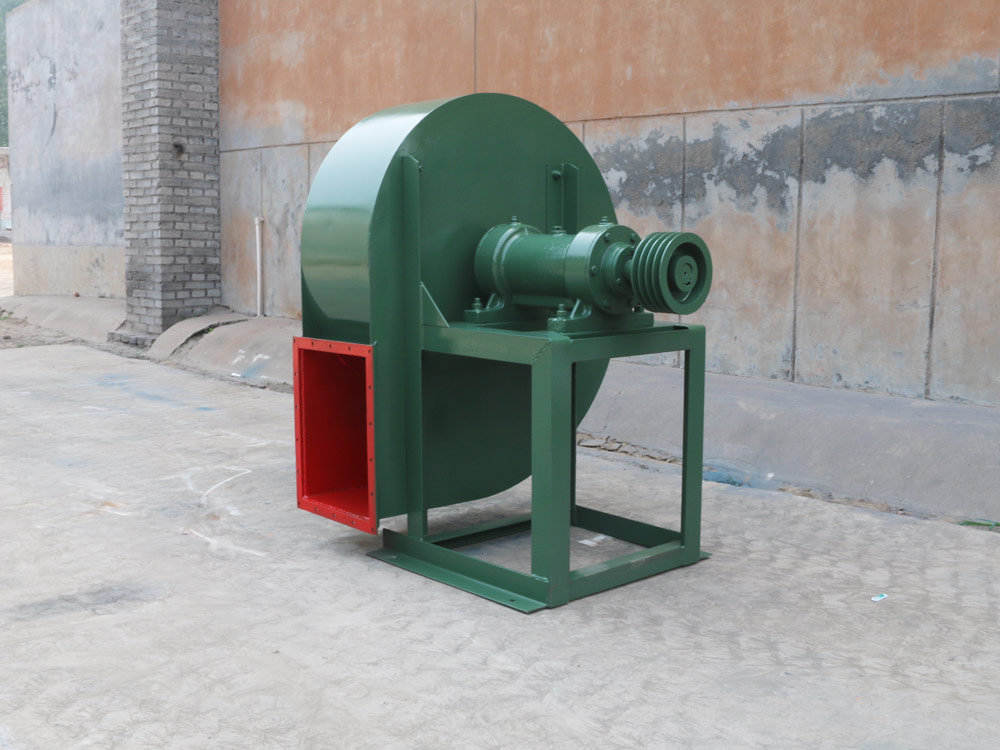

遼寧Y5-48系列離心引風機 耐800-1000°風機

 Y5-48型鍋爐離心引風機，是為燃用各種燃質并配有消煙除塵裝置（1t/h～20t/h）工業鍋爐配套設計的，凡進氣條件相當，性能又相適應者均可選用，但溫度不能超過250℃。在引風機前加裝效率不得低于85%的除塵裝置，以降低進入風機煙氣含塵量，提高風機壽命。
當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用除塵器阻力不一，所配引風機的風量、風壓差異較大，為適應上述情況，考慮風機經濟性，其余均采用三角帶（C式）傳動，這樣不僅能以同一個機號不同轉速來滿足同一噸位鍋爐配置各類除塵器的要求，減少風機的系列和機號，而且也便于使用單位根據實際情況自行變換主軸轉速來獲得所需較理想的風量和風壓。
風機型式
1、引風機制成單吸入，通常機號有№4、5、6.3、8、10、12.5六種；
2、引風機可制成左旋和右旋兩種，從電機一端正視，葉輪順時針旋轉則成為右旋，以“右”表示；反之為左旋風機，以“左”表示。
3、出風口位置以機殼的出風口角度表示，左右均可制成0°、45°、90°、135°、180°、225°六種角度；
4、如上述機號、******角度、傳動方式均不能滿足您生產之需，我廠可以為您設計制造您滿意的風機。
結構和特性

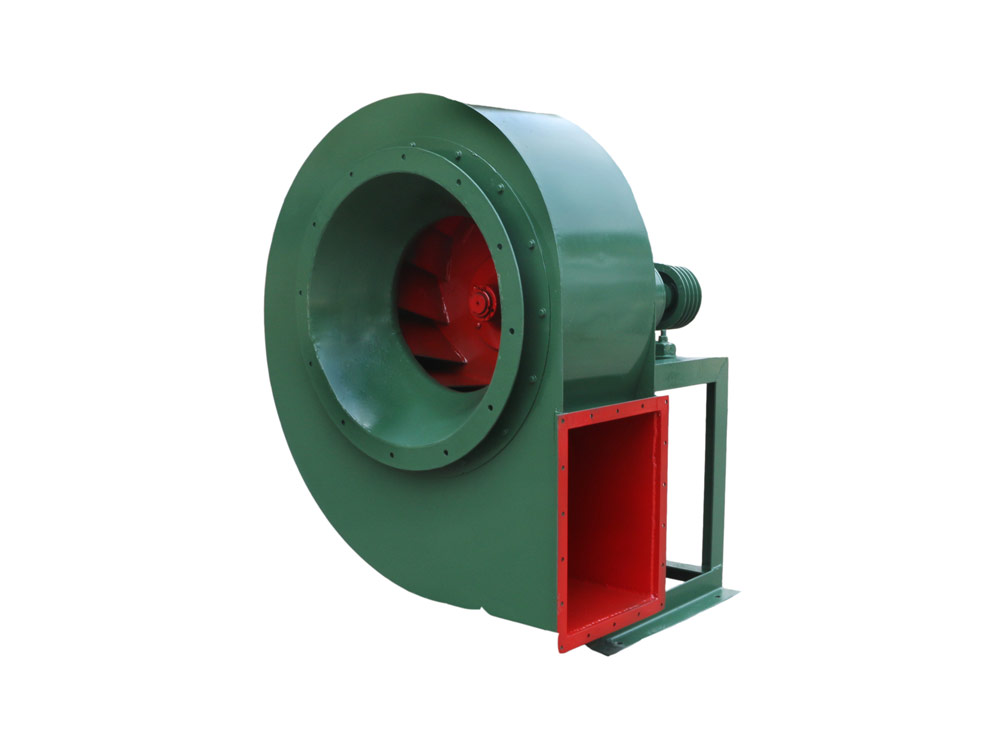

Y5-48風機主要由葉輪、機殼、進風口、傳動組、調節門等部分組成；
1、葉輪——由12片材料為16Mn的后傾平板葉片，焊接于弧錐形輪蓋與平板形輪盤中間，經靜、動平衡校正和超速運轉實驗，因此運轉平穩可靠，有較強的強度和耐磨性，使用壽命較長。
2、機殼——用鋼板焊接成蝸殼整體，№8以上左右旋轉通用。在蝸板上還開有清灰門，便于清楚堆積在葉片上和機殼內的積灰，葉輪的平衡性和氣動性能。
3、進風口——斂散式進風口制成整體式結構，用螺栓固定于機殼入風口一側。
4、傳動——有主軸、軸承箱、皮帶輪等組成，主軸以鋼制成，采用滾動軸承水冷整體軸承箱；因此須加裝輸水管，耗水量隨環境溫度不同而異，一般按耗水量0.5～1m3/h考慮,軸承箱裝有溫度計和油位指示器，潤滑油采用30#機油，加油量按油位標志實施。
5、調節門——調節門為花瓣形，№4～6.3為9片，№8以上為11片，軸向安裝于進風口前，由于采用了外部傳動結構，傳動零活方便，調節范圍由0°到90°.為使調節門各部正常工作很好地潤滑，潤滑脂采用二硫化鉬高溫（260℃）潤滑脂，風機在高溫運轉仍能潤滑作用。
