一體化led燈管接線圖3根線接線方法-郎特照明

深圳郎特照明一體化led燈管分為,T5一體化led燈管和T8一體化led燈管.由于是將燈管與支架合二為一,因此一體化led燈管接線圖3根線接線方法是不太相同的.它區別于分體式led燈管,多出一條線來,那么到底如何接線呢?

一、一體化led燈管接線圖3根線接線方法之插頭線接法

1.款式之一

3根線中，中間黃綠色是地線，用于接地線的。另外兩根白色的線是用來通電用的。兩根白線不用區分極性，零線火線任意接即可。

2.款式之二

3根線中，中間黃綠色是地線，用于接地線的。另外兩根線是用來通電用的。兩根線中棕色線是接火線L的，藍色線是零線。

二、一體化led燈管接線圖如何串接？

1、直行鏈接：每一一體化燈管都配備有轉接頭，常見是配備硬性的白色短接頭。目的是，可以將每一條燈管首尾連接起來，減少中間布線，其實它內部是并聯電源線的。

2、彎型鏈接：不同于直行鏈接。需要配備軟性的轉接插頭，插頭之間是軟線。這樣的話，我們?cè)诮o燈管拼圖時，就可以轉彎。可以連接成各種不同的圖形。

三、在安裝過程中注意事項：

1. 安裝過程中一定確保燈體穩定，避免不必要的意外.

2、郎特一體化燈管本身帶有驅動，安裝定要將整流器去掉，以免造成短路現象。

3、燈管串聯規格：1.2m不可超過4條串聯，0.9m不可超過5條串聯，0.6m不可超過6條串聯。

安全使用一體化LED燈管，使用定要認真了解安裝流程和注意事項。

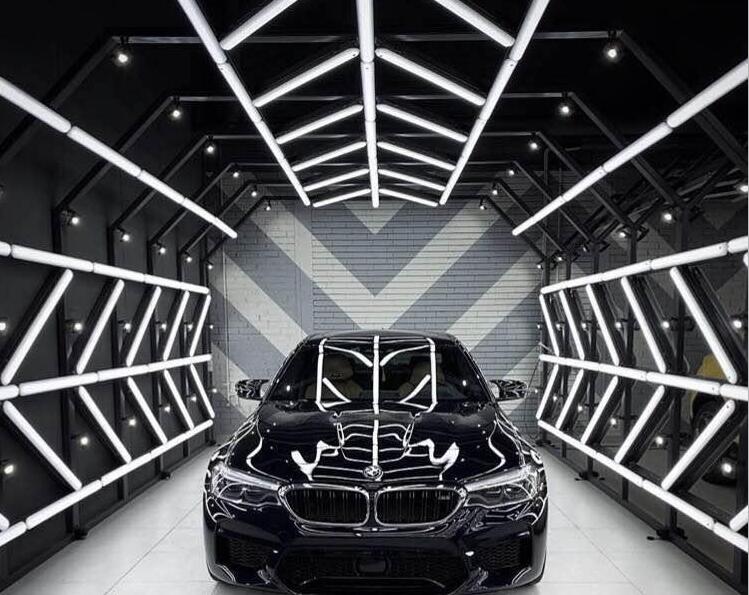

四、洗車場安裝一體化led燈管案列

面積大小50平米

需要燈管類型：一體化T5led燈管

安裝形式：多路平行安裝

目的：提高洗車時照明的亮度。

按GB5034《建筑照明設計標準》來說，參考公共車庫檢修間的照度要求：200lx。至于功率密度，參考對應的照度標準值進行就可以。比如200lx對應的是7.0，100lx對應的是5.0。

燈光是以LED的條燈為基礎拼接出來的，洗車美容店的燈光多以規則的目字型，或者不規則的多邊形、菱形等。以前店面用筒燈較多，筒燈相比較而言，安裝繁瑣，一個工位安裝數量多，造價成本高。模塊化的裝修是店面的地面及頂面裝修越來越簡單。
