一、前言

  生物質能是一種清潔可再生能源，幾乎不含硫、含氮很少、且具有CO2近零排放的優點。在生物質的各種利用轉化途徑中，生物質大規模潔凈利用途徑中成熟、簡便可行的方式之一，在不需要對現有燃燒設備作較大改動的情況下即可獲得很好的燃燒效果，其推廣應用對于推動我國生物質能利用技術的發展，保護環境與改善生態等具有重要作用。它不僅減少了燃料費用，而且減少了SO2的排放，同時解決了這些廢棄物的處理難題，具有很好的節能環保效益，為適應市場需求，我公司設計開發了燃生物質燃料的鏈條爐排蒸汽鍋爐。

二、產品簡介

1、結構簡介

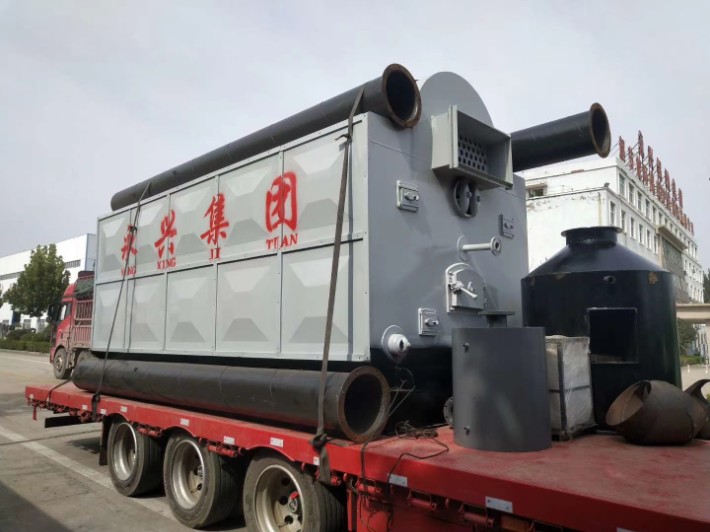

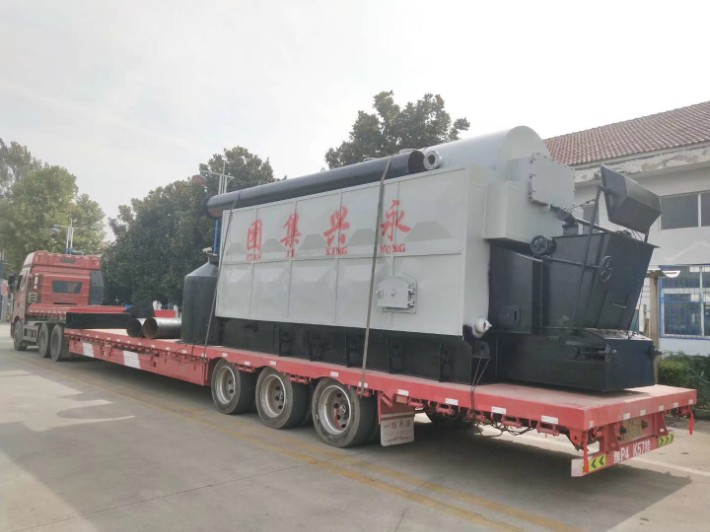

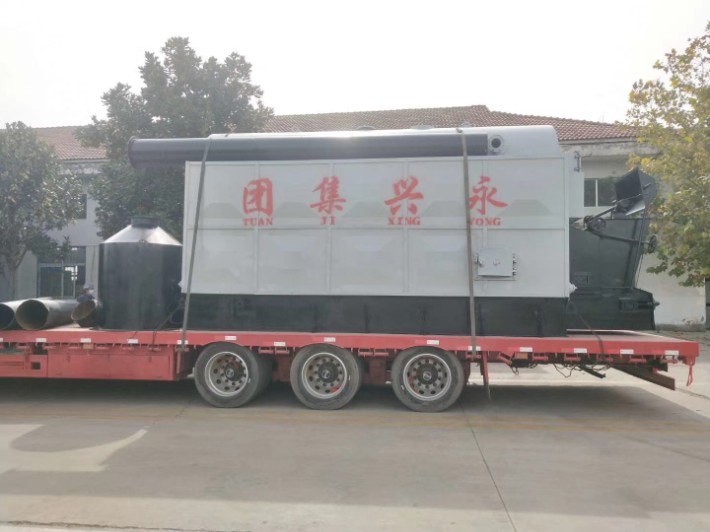

新型DZL系列蒸汽鍋爐為單鍋筒縱置式水火管鍋殼式鍋爐，燃燒設備為鏈條爐排。爐膛左右兩側水冷壁為輻射受熱面，爐膛兩翼為對流受熱面，鍋筒內布置螺紋煙管（φ57×3.5）對流受熱面，爐墻采用耐熱混凝土整體澆注搗制成型新工藝，鍋爐主機外側為立體形護板外殼。

鍋爐本體在總體結構上采用上置鍋筒，水冷壁管和集箱左右對稱布置的形式。鍋筒由φ1428×16的筒體和φ1400×14的前后管板組焊而成。水冷壁管為φ51×3 GB3087-2008，集箱為φ159×6 GB3087-2008，下降管為φ133×6 GB3087-2008. 該鍋爐爐膛布置合理，燃燒。

該系列鍋爐采用新科研成果，如：拱型管板、螺紋煙管等，解決了鍋殼式鍋爐的管板裂紋，水冷壁爆管、熱效率低、出力不足、煤質適應性差等問題。

2、燃燒過程

生物質燃料經上煤機送入鏈條爐排再進入爐膛燃燒，產生的煙氣沿鍋筒底部經由八字墻上的出口煙窗進入兩翼對流管束，通過前煙箱進入螺紋煙管，經過省煤器、除塵器，由引風機抽引通過煙囪排入大氣。

3、技術特點

（1）采用拱型管板與螺紋煙管組成鍋筒，使鍋筒由準鋼性體變?yōu)闇?zhǔn)彈性體結構，取消了管板區的拉撐件，減少了應力。管板內煙管由兩回程改為單回程，解決了管板裂紋的難題。

（2）鍋筒下部由于布置了升管排，消除了鍋筒底部的死水區，使泥渣不易沉積，鍋筒高溫區能得到良好的冷卻，預防了鍋筒下部鼓包。

（3）采用傳熱螺紋煙管，獲得了強化傳熱效果，達到鍋爐升溫、升壓快的特點，提高了鍋爐的熱效率。

（4）結構緊湊，與同類型鍋爐比較，外形尺寸小，節省鍋爐房基建投資。

（5）運行穩定、調整方便、出力足。

（6）采用螺紋煙管強化傳熱，提高了傳熱系數和熱效率，由于煙氣在管內有擾動作用。煙管內不易積灰，起到自清掃的作用。

（7）爐膛內的八字墻、出口煙窗部分均有一定降塵作用。使鍋爐的原始排塵濃度控制在標準以下，了鍋爐煙塵排放達到國家環保規定的指標。
