鍋爐規范及結構簡介

1、概述及范圍

本說明書適用于我公司生產的WNS系列0.7t/h～15t/h， 0.7MPa～2.5MPa的燃油燃?xì)庹羝仩t。

為了確保鍋爐運行的安全和勞動人民生命財產安全，鍋爐的設計、制造、安裝、改造、維修、使用、檢驗檢測等都嚴格按照TSG G0001-2012《鍋爐安全技術監察規程》、GB/T16508.1～16508.8-2013《鍋殼鍋爐》、TSG G0002-2010《鍋爐節能技術監督管理規程》的要求執行。

安裝鍋爐的單位，應具有相應級別鍋爐安裝許可證，并在安裝鍋爐前到當?shù)刭|(zhì)量技術監督局鍋爐安全監察機構辦理安裝告知手續，方可按照鍋爐房的設計圖紙進行安裝施工，并在施工過程中接受當?shù)刭|(zhì)量技術監督部門的監檢。鍋爐安裝驗收合格后，鍋爐使用單位應按照《鍋爐使用登記辦法》辦理登記手續，未辦理登記手續的鍋爐，不得投入使用。

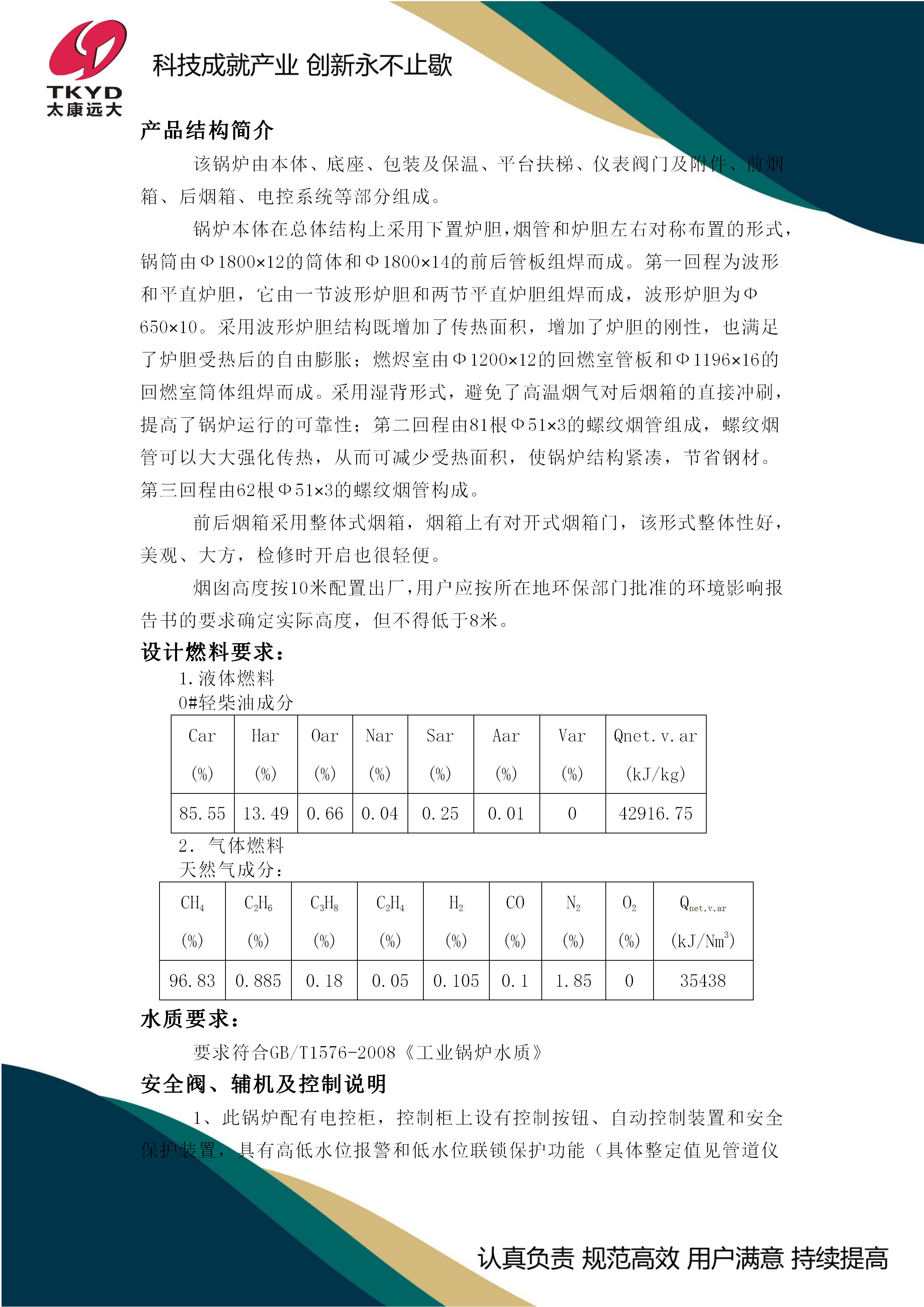

2、結構簡介

WNS型燃油氣蒸汽鍋爐采用臥式內燃三回程結構形式，燃燒方式采用微正壓室燃。鍋爐本體由鍋筒、爐膽、回燃室、和螺紋煙管組成。燃料在燃燒器內與空氣混合后被電子點火棒點燃，噴入爐膽中燃燒，高溫?zé)煔庥苫厝际疫M(jìn)入對流煙管，經出煙口進入節能器，達到排煙溫度要求，后由煙囪排入大氣。

結構特點：

(1)燃燒器采用位于前部布置的三回程結構，火焰在爐膛內微正壓燃燒，強化了傳熱，從而減少了對流受熱面積，煙氣流動阻力小，運行電耗低，可節約運行費用。

(2)鍋爐采用離心玻璃棉作為保溫材料，其保溫性能好，重量輕，散熱損失少。

(3)整個鍋爐系統安全可靠，給水直接進入鍋爐進水管，裝有安全閥及壓力控制器，使鍋爐始終出在安全的運行狀態之中。

(4)環保效果顯著：煙塵排放濃度≤50mg/Nm3.格林曼黑度為I級，噪音≤60分貝。

(5)煙氣節能器采用常壓火管節能器，使用安全可靠。

3、性能特點

本鍋爐整體出廠，燃燒設備采用進口燃燒器，可實現全自動化控制燃燒。鍋爐設有電腦控制柜，控制柜上設有熱工參數顯示儀、控制按鈕。

本系列鍋爐所具有的功能。

1、 小于2t/h鍋爐具有高、低水位報警功能

2、 大于或者等于2t/h小于6t/h鍋爐具有高、低水位報警功能和低水位聯鎖保護功能。

3、 大于或者等于6t/h具有高、低水位報警功能和低水位聯鎖保護、超壓報警和聯鎖保護功能。
