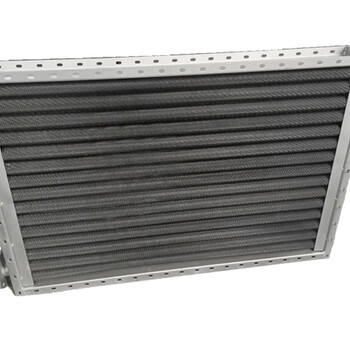

SRZ型 蒸汽散熱器
（供暖通風設計手冊推薦37年）


一、SRZ散熱器概述
1．SRZ散熱器系按照國家標準圖集制造生產，由碳鋼框架、碳鋼散熱排管（碳鋼散熱管）組成，鋼制散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便；
2．SRZ散熱器主要由順空氣流向的三排散熱管束組成，叉排排列，SRZ散熱器翅片管均用Ф22×2mm無縫鋼管繞制上15×0.35mm皺折鋼帶而成，呈螺旋狀，SRZ鋼制散熱器片距有5mm-大“D”，6mm-中“Z”、8mm-小“X” 三類，共三十八種規格；
3．SRZ散熱器是一種既適用于蒸汽系統、又適用于熱水系統中，作為加熱空氣用的鋼制散熱器，主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱，是熱風裝置中的主要設備。SRZ鋼制散熱器在當前的工礦企業，各大型建筑物的采暖通風系統中得到廣泛地應用；
4．SRZ型散熱器工作介質：蒸汽（<1.6MPa），熱水（<300℃）；
5．SRZ散熱器型號表示說明：SRZ①×②③- 　　　　
　　　　　　①—表示鋼制散熱器通風正截面長尺寸分米化整
　　　　　?、凇硎句撝粕崞魍L正截面寬尺寸分米化整
　　　　　?、邸硎句撝粕崞魃崮芰Φ拇笮。ù驞，中Z，小X）


二、SRZ散熱器技術參數
表1．SRZ型散熱器熱媒為蒸汽時，在不同空氣重量流速下的傳熱系數K(kcal/m2.h.℃)
Vr（kg/m2.s） 2 4 6 8 10 12 14 16 18 20
SRZ□×5、6、10 D、Z 16.9 23.2 27.3 32.5 36.3 39.7 42.9 45.7 48.5 51.0
X 18.0 26.0 32.4 37.8 42.5 47.1 51.0 55.0 58.4 62.0
SRZ□×7 D、Z 17.5 25.0 30.6 35.5 39.8 43.7 47.3 50.6 53.7 56.6
X 19.3 28.7 36.0 42.6 48.4 53.7 58.7 63.4 68.0 72.0
表2．SRZ型散熱器在不同空氣重量流速下的空氣通過阻力H(毫米水柱)
Vr（kg/m2.s） 2 4 6 8 10 12 14 16 18 20
SRZ□×5、6、10 D 0.72 0.86 6.42 11.15 17.80 25.62 34.90 44.50 61.20 69.75
Z 0.59 2.32 5.18 9.15 14.25 20.55 27.7 36.30 46.35 56.20
X 0.39 1.72 4.03 7.38 11.90 12.0 34.3 32.40 41.40 51.80
SRZ□×7 D 0.82 3.15 7.16 12.65 19.80 27.0 37.0 46.70 58.50 73.00
Z 0.86 2.46 4.57 7.08 10.00 13.05 36.75 20.10 24.30 28.50
X 0.53 2.02 4.36 7.56 11.60 14.45 22.15 28.60 35.70 43.20
表3．SRZ型散熱器在不同空氣重量流速Vr情況下部分性能實驗公式
型號規格 傳熱系數（KCal/m2·h·℃） 空氣阻力△H（毫米水柱）
SRZ□×5、6、10 D K=11.7（Vr）0.490（蒸汽） △H=0.18（Vr）1.998
Z △H=0.15（Vr）1.980
X K=12.5（Vr）0.532（蒸汽） △H=0.09（Vr）2.120
SRZ□×7 D K=12.3（Vr）0.510（蒸汽） △H=0.21（Vr）1.970
Z △H=0.30（Vr）1.520
X K=13.0（Vr）0.571（蒸汽） △H=0.30（Vr）1.917
表4．SRZ型散熱器散熱面積F(m2)，通風凈截面積Ff(m2)，參考重量W(Kg)，有關尺寸一覽表
F/Ff/W ×5D ×5Z ×5X B B1 B2
SRZ5 10.13/0.154/54 8.78/0.155/48 6.23/0.158/45 507 547 573
SRZ6 12.40/0.193/66 10.54/0.194/59 7.48/0.196/55 609 649 675
SRZ7 14.48/0.241/80 12.30/0.242/71 8.73/0.198/67 710 750 776
SRZ10 19.92/0.302/93 17.26/0.306/84 12.22/0.312/76 1001 1041 1067
SRZ12 24.86/0.378/113 21.71/0.381/102 15.66/0.389/92 1250 1290 1316
A/A1/A2 A=497 A1=542 A2=562 ZG″=1? 尺寸
表5．SRZ型散熱器散熱面積F(m2)，通風凈截面積Ff(m2)，參考重量W(Kg)，有關尺寸一覽續表
F/Ff/W ×6D ×6Z ×6X B B1 B2
SRZ6 15.33/0.231/77 13.29/0.234/69 9.43/0.239/63 609 649 675
SRZ7 17.89/0.250/87 15.51/0.271/86 11.00/0.276/71 710 750 776
SRZ10 25.13/0.381/115 21.77/0.385/103 15.42/0.393/93 1001 1041 1067
SRZ12 31.35/0.475/139 27.12/0.463/120 19.50/0.427/112 1250 1290 1316
SRZ15 37.73/0.572/164 32.67/0.579/146 23.13/0.591/139 1505 1545 1571
A/A1/A2 A=623 A1=668 A2=688 ZG″=1.5″ 尺寸


表6．SRZ型散熱器散熱面積F(m2)，通風凈截面積Ff(m2)，參考重量W(Kg)，有關尺寸一覽續表
F/Ff/W ×7D ×7Z ×7X B B1 B2
SRZ7 20.31/0.32/97 17.60/0.324/87 12.48/0.329/79 710 750 776
SRZ10 28.59/0.45/129 24.77/0.465/115 17.55/0.464/104 1001 1041 1067
SRZ12 35.67/0.563/156 30.72/0.58/124 22.06/0.592/118 1250 1290 1316
SRZ15 42.93/0.678/183 37.18/0.685/164 26.32/0.698/145 1505 1545 1571
SRZ17 49.9/0.788/210 43.21/0.797/187 30.58/0.812/169 1750 1790 1816
A/A1/A2 A=717.5 A1=752 A2=772 ZG″=2.0″ 尺寸
表7．SRZ型散熱器散熱面積F(m2)，通風凈截面積Ff(m2)，參考重量W(Kg)，有關尺寸一覽續表
F/Ff/W ×10D ×10Z ×10X B B1 B2
SRZ10 44.76/0.792/160 37.3/0.805/145 26.99/0.794/131 1001 1041 1067
SRZ12 50.91/0.86/217 44.36/0.871/178 30.98/0.899/174 1250 1290 1316
SRZ15 62.14/0.921/255 52.95/0.932/227 37.48/0.951/203 1505 1545 1571
SRZ17 71.06/1.072/293 61.54/1.085/260 43.56/1.106/232 1750 1790 1816
SRZ20 81.27/1.226/331 70.40/1.242/310 59.24/1.26/276 2002 2042 2068
A/A1/A2 A=1001 A1=1046 A2=1066 ZG″=2.5″ 尺寸
