公司產品廣泛應用于化學工業、鋼鐵工業、有色工業、機械制造業、食品工業、紡織工業、電力工業、造紙工業、集中供暖、油脂行業、船舶、醫藥、空調、石油、玻璃、水泥、地?zé)崂谩⒌蜏睾斯岬取?/span>

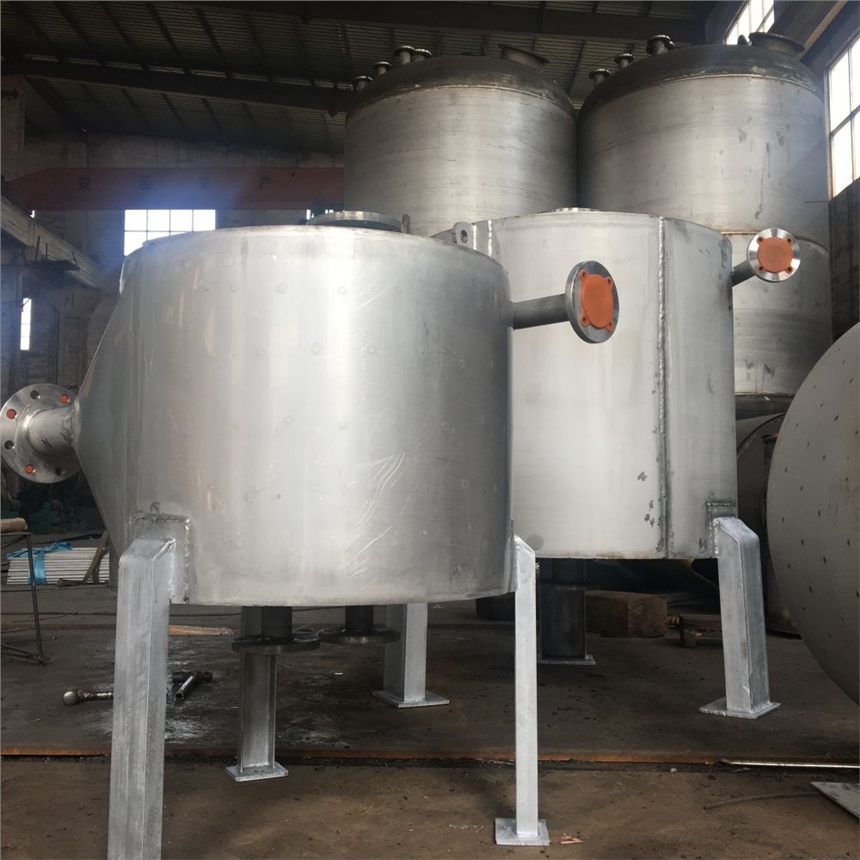

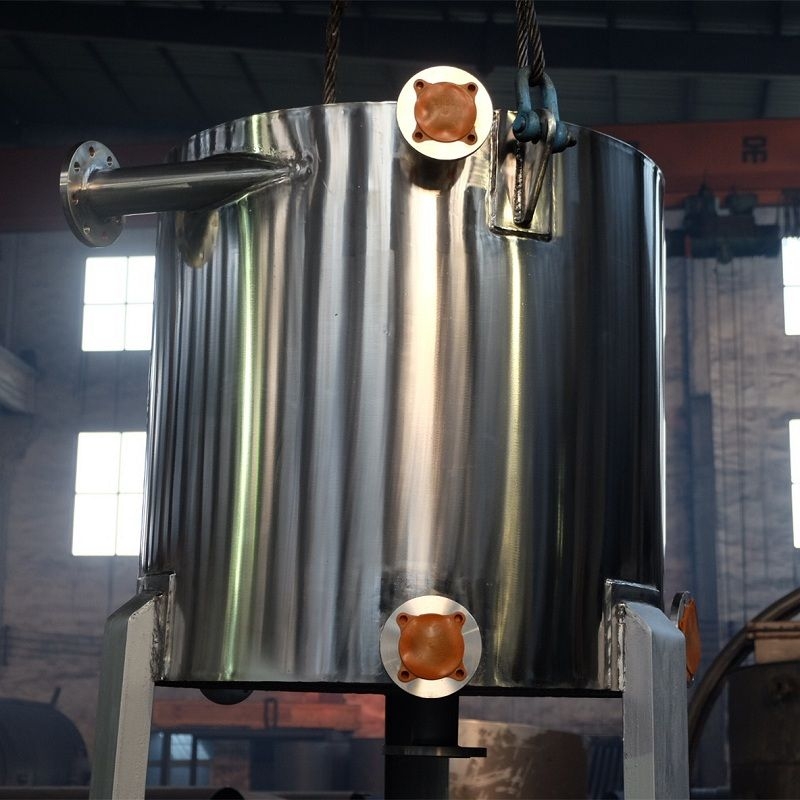

螺旋板換熱器是由兩張平行的金屬板卷制成兩個螺旋形通道，冷熱流體之間通過螺旋板壁進行換熱的換熱器。螺旋板換熱器有可拆的和不可拆的兩種型式。

螺旋板式換熱器具有體積小、設備緊湊、傳熱、金屬耗量少的優點，適用干液-液、氣一液、氣一氣對流傳熱，蒸汽冷凝和液體蒸發傳熱，化工、石油、醫藥、機械、電力、環保、節能及需要熱量轉換等工業。
螺旋板換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。

1、密封結構
螺旋板式換熱器的密封有兩種形式，即焊接密封和墊片端蓋密封。
（1）焊接密封焊接密封的結構形式有三種，
①將需要密封的通道用方鋼墊進鋼板中，卷制后進行焊接；
②將需要密封通道用圓鋼墊進鋼板中卷好后進行焊接；
③將螺旋板在機床軋制斜邊成形，在卷制過程中。卷制半徑越小，翻邊回彈量越大，卷制成形螺旋板進行通道翻邊校正、整形后進行焊接口。
（2）墊片端蓋密封

螺旋板卷制、焊接好以后裝配窄邊法蘭，將螺旋通道兩端進行機械加工，然后用倒錐端蓋及墊片將通道封住，墊片材料選擇根據介質特性和溫度；倒錐端蓋與螺旋體連接采用上卡、下卡及螺母。為了提高螺旋板式換熱器的密封性能，防止各圈螺旋通道內介質發生短路使傳熱效率受到一定的影響，螺旋體完整，如發現螺旋體缺陷及焊接缺陷，進行修補，機械加工車出。

2、螺旋板式換熱器外殼
螺旋板式換熱器的外殼是承受內壓或外壓的連接結構，為提高外殼的承壓能力，螺旋板式換熱器外殼用兩個半圓筒體組合焊接而成。這種組合焊接的關鍵零件是連接板。

連接板與螺旋板及外殼連接是將連接板安放在螺旋體上，兩邊進行焊接，再將兩個半圓形的外殼與連接板焊接，焊接結構采用有襯板的對接焊縫，以使得對接焊縫焊接質量。

3、螺旋板的剛度
螺旋體是一個彈性體，對這樣的彈性構件，當其受壓時容易被壓癟，使設備不能正常操作。一種辦法是增加螺旋體板厚，這是不經濟的；另一種辦法是增加定距柱數量。縮小定距柱間的距離。以此來提高螺旋板的剛度和承壓能力。

采用定距柱焊接的方法有兩種。一種是采用手工焊，將定距柱焊接十螺旋體上；另一種方法是定距柱采用接觸焊技術(螺柱焊)，其接觸焊定距柱。

螺旋板換熱器應用廣泛，中小型合成氨廠的變換熱交換器和合成塔下部的熱交換器已先后用螺旋板換熱器取代管殼式換熱器。燒堿廠的電解液加熱器和濃堿液的冷卻器，采用螺旋板換熱器所用的設備費僅為管殼式換熱器的1/3。此外,這種換熱器用于塔頂冷凝、淬火油冷卻、發煙硫酸冷卻和脂肪酸冷卻等都有良好的效果。這種設備用于蒸汽的冷凝和無相變的對流傳熱效果佳，也可用于沸騰傳熱。
