產品別名 |
SZS燃氣蒸汽鍋爐,膜式水冷壁鍋爐,40噸燃氣蒸汽鍋爐,40噸水冷壁鍋爐 |
面向地區 |
全國 |
品牌 |
永興 |
鍋爐用途 |
工業鍋爐 |
安裝方式 |
快裝鍋爐 |
出口壓力 |
低壓 |
加工定制 |
是 |
結構 |
水冷彎管 |
結構形式 |
臥式 |
燃料 |
燃氣鍋爐 |
燃燒方式 |
室燃爐 |
循環方式 |
輔助循環鍋爐 |
樣式 |
臥式 |

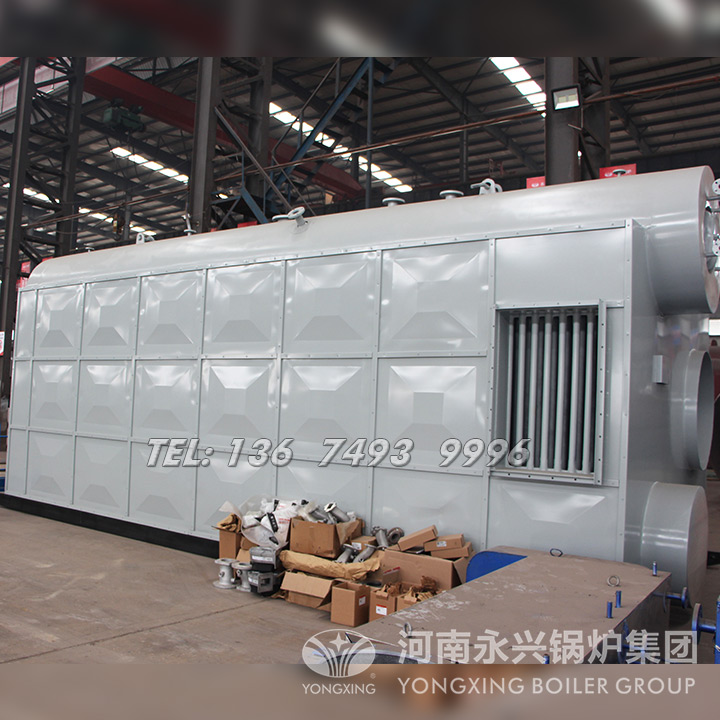

一、SZS40噸膜式水冷壁燃氣蒸汽鍋爐概述
本鍋爐為雙鍋筒縱置式燃氣鍋爐，模塊化出廠，鍋爐由爐膛組件、爐膛出口連接煙道、對流管束組件、對流管束出口連接煙道和節能器、冷凝器組件組成，其中鍋爐爐膛組件采用全膜式水冷壁結構，主要由爐膛左右膜式水冷壁及上下集箱、爐膛前后水冷壁及上下集箱構成；對流管束組件由上、下鍋筒，對流管束、左右膜式水冷壁構成；節能器和冷凝器組件由進出口集箱和節能器管束構成。

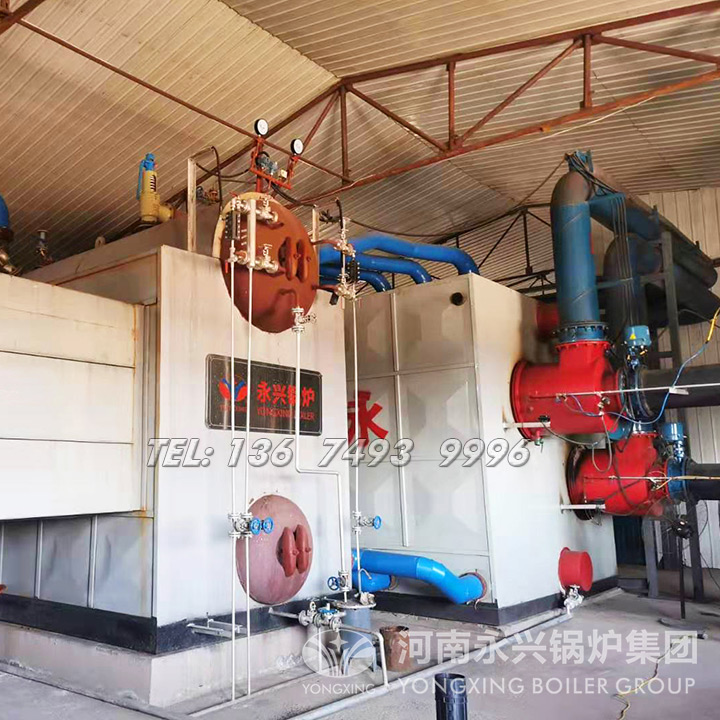

鍋爐爐膛前墻布置一臺燃燒機，天然氣經燃燒機進入鍋爐爐膛燃燒，高溫煙氣依次經過對流管束、節能器后由煙囪排入大氣。
二、鍋爐簡介
1、主要參數規范
額定蒸發量：Q=40t/h
額定蒸汽溫度：t=204℃
額定給水溫度：t=104℃
額定出水壓力：P=1.6MPa
鍋爐設計效率：η=96.6%
鍋爐整體水壓試驗壓力：2.0MPa
設計燃料：天然氣（Qdw=8500Kcal/Nm3）
燃料耗量：2572Nm3/h
2、結構簡述：
（1）、爐膛組件
鍋爐爐膛由爐膛左右膜式水冷壁及上下集箱、爐膛前后水冷壁及上下集箱構成一個全密封的燃燒空間。
