有刷電機控制器是一種用于控制有刷直流電機的設備。它可以通過調節電流和電壓來控制電機的轉速和方向，以實現的運動控制。有刷電機控制器通常包括輸入端口、輸出端口、微處理器、功率驅動電路等部件，通過這些部件實現對電機的控制。有刷電機控制器廣泛應用于各種領域，如工業自動化、機器人技本、電動車輛、無人機等。

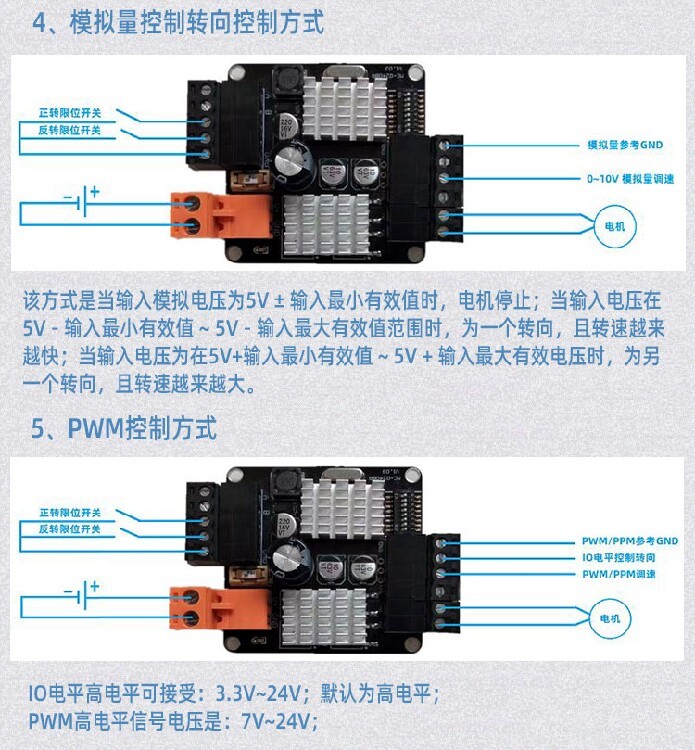

可通過撥碼開關選擇利用模擬量控制，撥碼開關設置請參考1.3。IO電平控制轉向信號，懸空時為高電平信號，輸入0V會改變電機轉向。再次輸入高電平(3.3V ~ 24V)會變回原來的轉向。


利用電位器調速時，請將撥碼開關設置成與模擬量控制方式一致；撥碼開關的設置方法參考1.3。同時將輸入大有效電壓設置為5V，或者5V以下時，當電位器旋轉到大可以達到全速。

IN2端子屬性：該端子有3中配置方式，分別為
1--輸入低電平時正轉限位，反轉可動；
2--輸入高電平時正轉限位，反轉可動；
3--與IN3端口組合，接倒順開關；
如果配置為“輸入低電平時正轉限位，反轉可動”時，則當該端口輸入
低電平時，正轉處于限位狀態，電機不可動，但是允許反向轉動；該端口
懸空時為高電平。
如果配置為“輸入高電平時正轉限位，反轉可動”時，則當該端口輸入
高電平時，正轉處于限位狀態，電機不可動，但是允許反向轉動；
如果配置為“與IN3端口組合，接倒順開關”時，則當該端口為高電平，
IN3端口為低電平時，電機正轉，當該端口為低電平，IN3端口為高電平時，
電機反轉，若IN2與IN3端口同時為低電平或者同時為高電平，則電機停止；
該端口默認設置為：“輸入低電平時正轉限位，反轉可動”。
