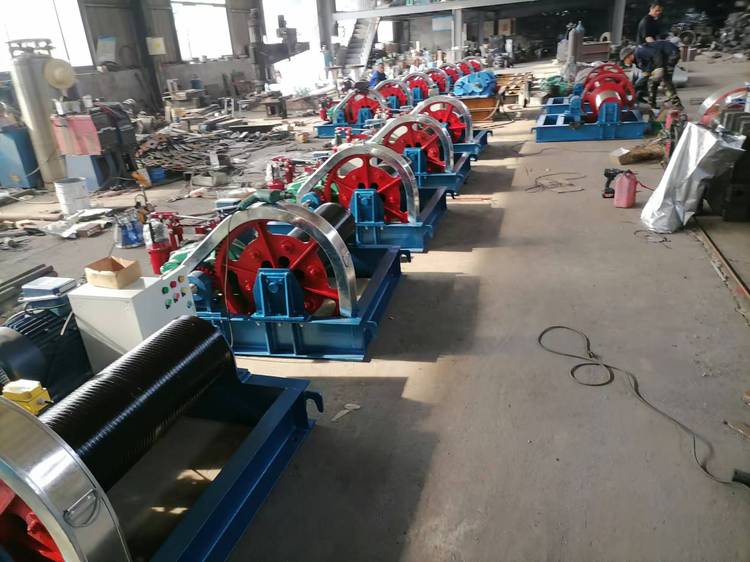

眉山QPQ-12.5T固定卷揚式啟閉機 泵站 河道QPQ固定單吊卷揚式啟閉機

QL型螺桿式啟閉機是一種水利工程機械，廣泛用于水利水電、市政建設、水產養殖及農田水利建設等工程各種過水孔道上的水閘控制。 QL型螺桿式啟閉機，具有外形美觀、結構緊湊、安裝方便、操作安全、啟閉靈活、運行可靠、承載能力大、工作效***、使用壽命長、維修費用低等優點。 　 本廠螺桿式啟閉機系列采用蝸輪、蝸桿變速，螺母旋轉、使螺桿做上下運動，帶動閘門啟閉。螺桿式啟閉機按吊點數分為單吊點和雙吊點，按驅動方式分為手動、電動和手電兩用三種方式。其規格型號有：手扳式、封閉代鎖式、側搖式、手搖式、全封閉式、直聯式、手電兩用式、本產品都備有扳手，可起到防盜水作用。電動啟閉機可增設形成限位裝置，做極限運行保護。 安裝步驟：1.在***底座基礎平面水平的前提下方可安裝螺桿啟閉機，啟閉機的底座與基礎平面接觸超過90%的面積。螺桿軸線須垂直閘臺上所衡量的水平面，應避免螺桿傾斜，造成局部受力碎塊機件。2.將螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。3.對于安裝啟閉機的基礎穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。4.在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。5.對于產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。6.在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑脂。

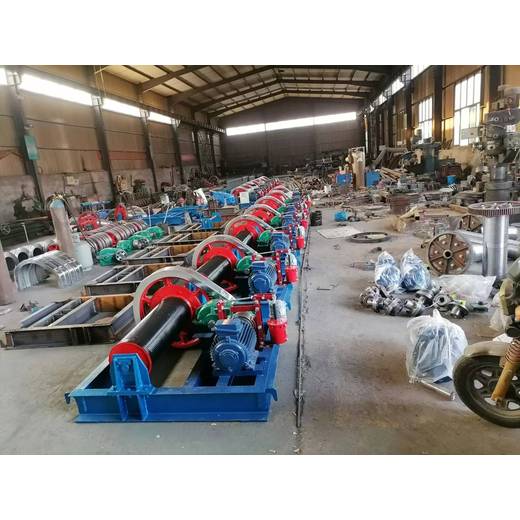

眉山QPQ-12.5T固定卷揚式啟閉機 泵站 河道QPQ單吊卷揚式啟閉機

QPQ QPK QPG QPT系列產品的啟門力或持住力是按照GB/783－－65起重機械起重量系列規定系列選定。
QPQ QPK QPG系列啟閉機不能做斜吊運行。
QPG QPK QPT QPG系列啟閉機的鋼絲繩采用6w（19）型，公稱抗拉強度1550－1700N/mm2。鋼絲繩隨機供應，常規每單機供40m。
啟閉機設有上下行程限位開關作極限保護運行。
啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。
啟閉機械強度按輕型工作級別計算，電動機按周期運行；若工作級別需提高，用戶應提出，然后更換啟閉機制造圖樣種類制造并供貨。
閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。
OPK系列啟閉機有快速、慢速兩種下降速度，慢速是正常通電情況下的速度；快速是電機不通電靠閘門自重（或水柱壓力）等荷重作用下帶動啟閉機快速下降，其快速值受調速器控制，不得超過5m/min,快速閉門時間一般為2min。
啟閉機啟門高度；用戶應提供參數值或給出閘門銷軸中心至啟閉機底座距離，有拉桿時則銷軸中心應為**位置一節的上軸孔中心。
啟閉機基礎布置圖及作用在基礎上負荷僅供水工建筑設計時參考。
用戶特殊要求雙方可協商解決。
隨機供應的電氣控制系統為單機單控。
用戶選購件名發（另外計價）
a、用戶提出特殊電控系統
b、手搖機構
c、機構工作級別為Q3－中，Ｑ４－重時（增加費用）
d、非本廠常規配置的過載保護及高度顯示裝置及其附加要求。
e、加長部分鋼絲繩（單機超過４０mm時）
f、用戶提供圖紙與本廠比較，增加的材料部分及選用的性裝置部分
本系列啟閉機技術參數，如有變更，恕不另行通知，以公司**資料為準
設備重量僅供需方設計時的參考，不作為用戶收貨依據。
