MXF型雙止水鑲銅鑄鐵閘門及配套的QL-SD 型手電兩用啟閉機

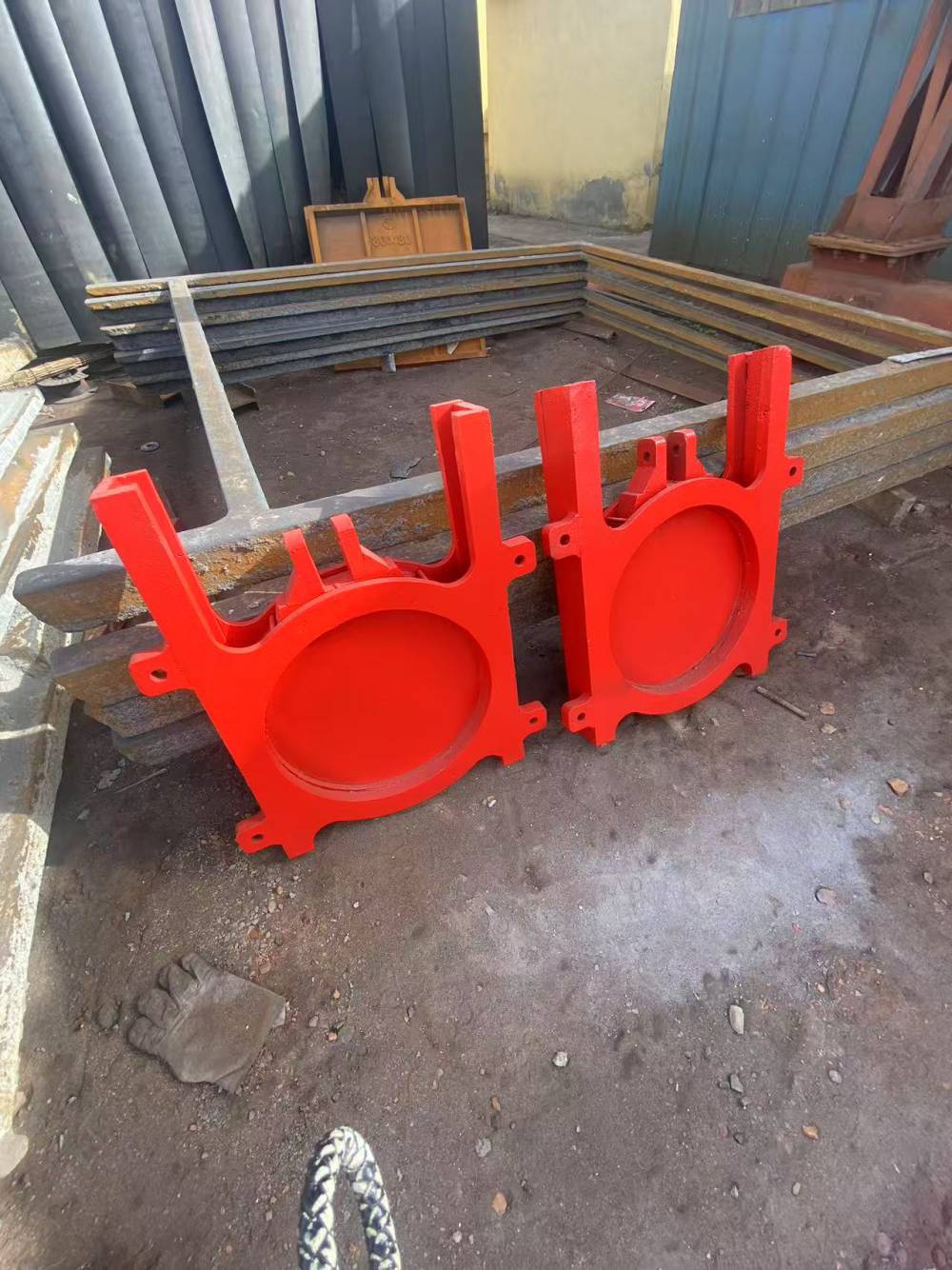

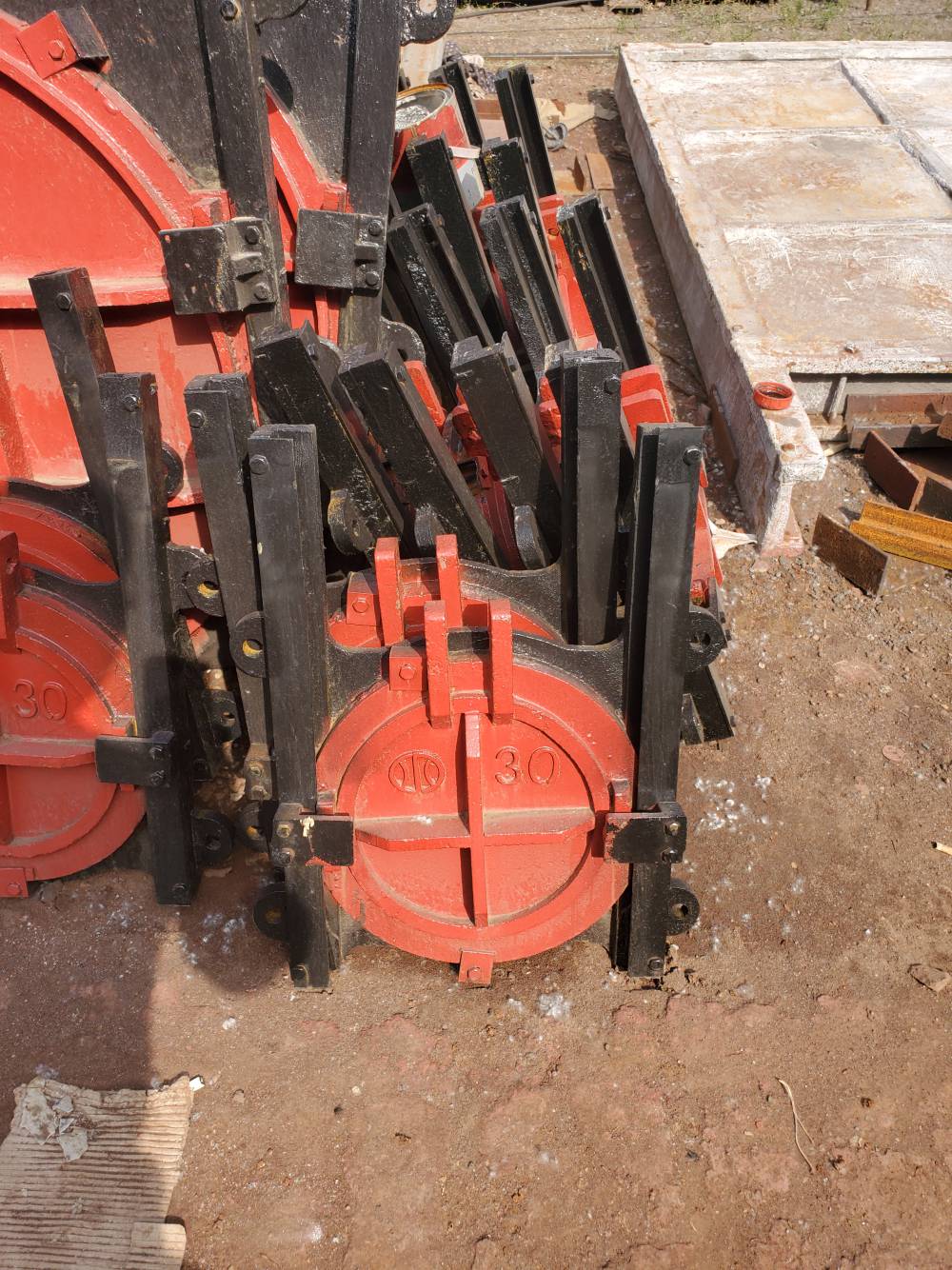

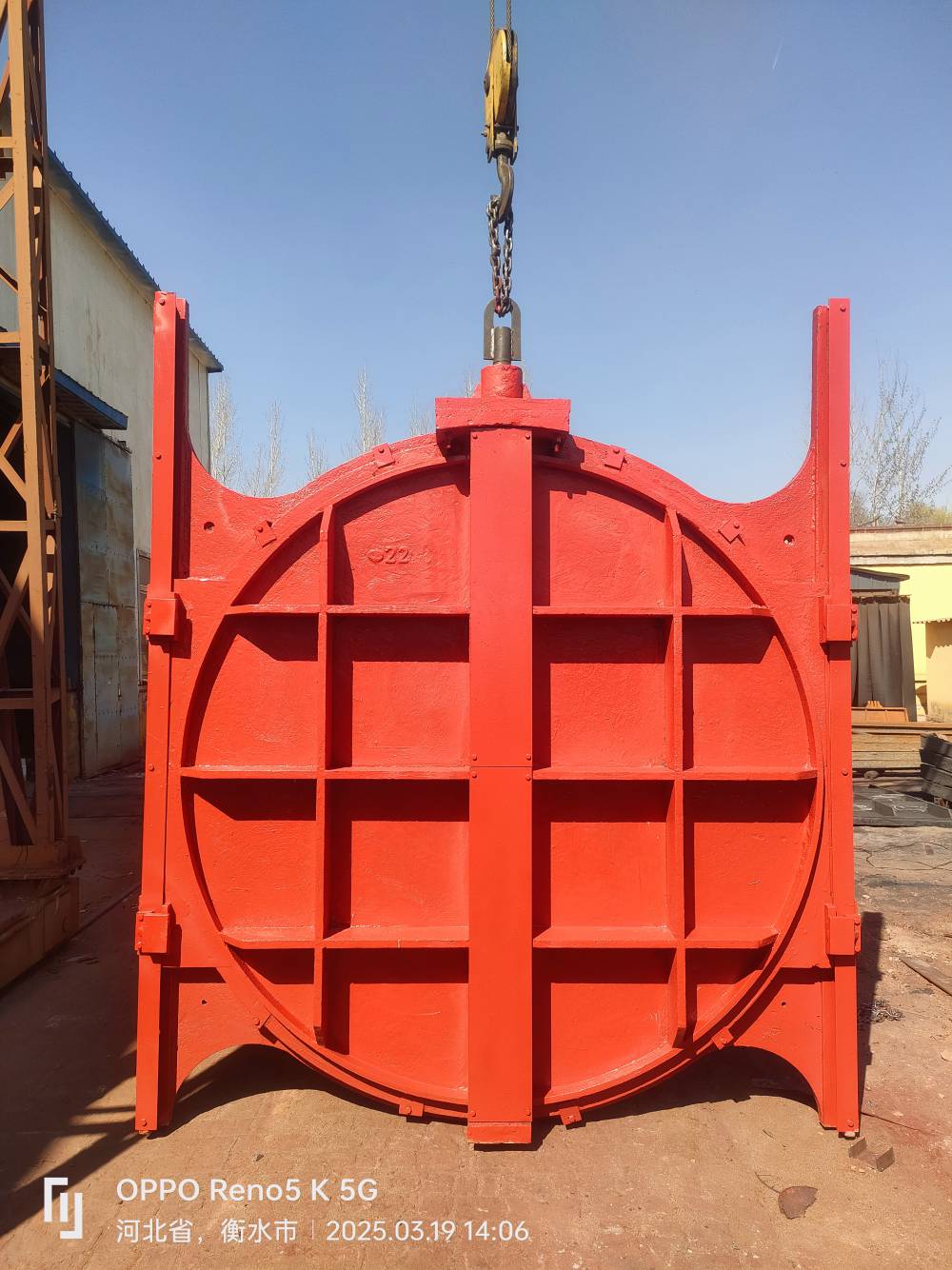

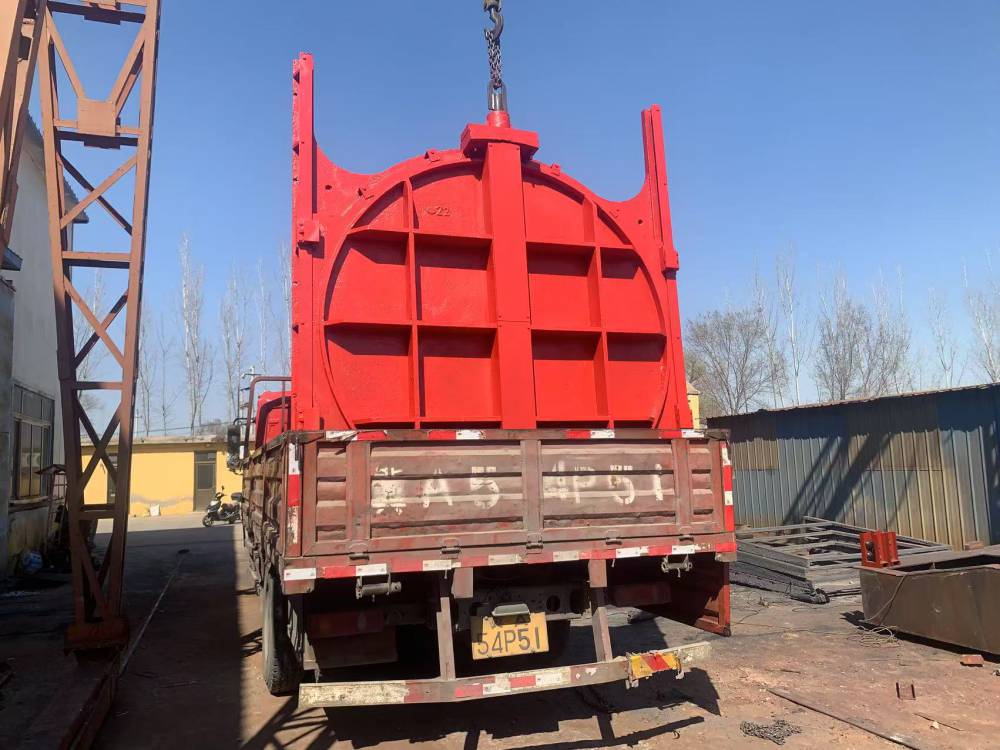

鑄鐵圓形閘門產品結構特點和工作原理:
1.鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由 灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的1/2~1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。
4.品種規格,適應性廣。
5.與啟閉機配套使用,閘門為工作部分,啟閉機為閘門開啟與關閉的執行部分,啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉,驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動,從而開啟或關閉閘門,達到 水、關水或調節水位的目的。

鑄鐵鑲銅方閘門工作原理:閘門由啟閉機帶動啟閉螺母轉動,在梯形螺紋作用下使絲桿帶動閘門門體上下運行,達到截?cái)嗷蚴柰ㄋ髯饔谩?nbsp; 3、主要零部件材質 〃門體:HT250鑄鐵  〃門框:HT250鑄鐵 〃導軌:HT250鑄鐵 〃楔座:HT250鑄鐵  〃密封座:ZCuSn5Pb5Zn5錫鉛青銅 〃傳動絲桿:2Cr13 〃緊固件:不銹鋼304  4、電動啟閉機主要結構和工作原理  啟閉機主要由電動組件、機座、護罩等部件組成。

鑄鐵鑲銅閘門主要結構:電動裝置為全封閉結構,適用于戶外工作,采用蝸輪蝸桿傳動。內設行程限位和扭矩保護裝置,行程限位裝置由一組計數齒輪和硬觸點限位開關構成,當閘門開或關到位時,計數齒輪帶動行程限位桿,使硬觸點限位開關工作,自動停止閘門開、關動作,當由于某種原因行程限位開關未動作引起扭矩增大時,扭矩保護開關動作,保護啟閉裝置不受意外損傷。電動裝置上另設指針式開度指示器、加熱電阻。指針式開度指示器與計數齒輪相連,能夠直觀地反映出閘門所處開度位置,***各電器元件的工作可靠性。
鑄鐵鑲銅方閘門主要部件材質
機座:HT250鑄鐵
護罩:不銹鋼304
緊固件:不銹鋼304
MXF型鑲銅鑄鐵方閘門及配套的QD型手電兩用啟閉機主要應用于城市給排水行業中,用以截止、調整水流水位,其安裝、維護簡單方便,使用***。我公司生產的MXF型鑲銅鑄鐵方閘門的安裝方式可采用靠墻式安裝、法蘭式安裝、澆嵌式安裝等形式,具體根據用戶需要和特定條件而定。QD型啟閉機是一種多功能的手電兩用啟閉機,啟閉機上配有高度指示器,使用可靠、方便。本套產品通常由:鑲銅鑄鐵方閘門、手電兩用啟閉機、門框、閘板、軸導架和緊固螺栓等組成。
1.具有扭矩保護和行程限位雙重措施,安全性能高。
2.可實現遙控和現場操作。
3.開度指示采用齒輪傳動, 可靠,并具有開、閉信號燈光指示。
在安裝啟閉機和閘門時應按以下步驟進行,以免發生事故。
1.對照裝箱單檢查閘門、啟閉機各部件是否完整、有無損壞。
2.檢查預埋件是否準備好,***預埋鋼板在同一平面內,其平面度允差小于5㎜
3.檢查閘門孔中心與啟閉機螺桿預留孔是否保持鉛垂,其偏差應小于1/500。
