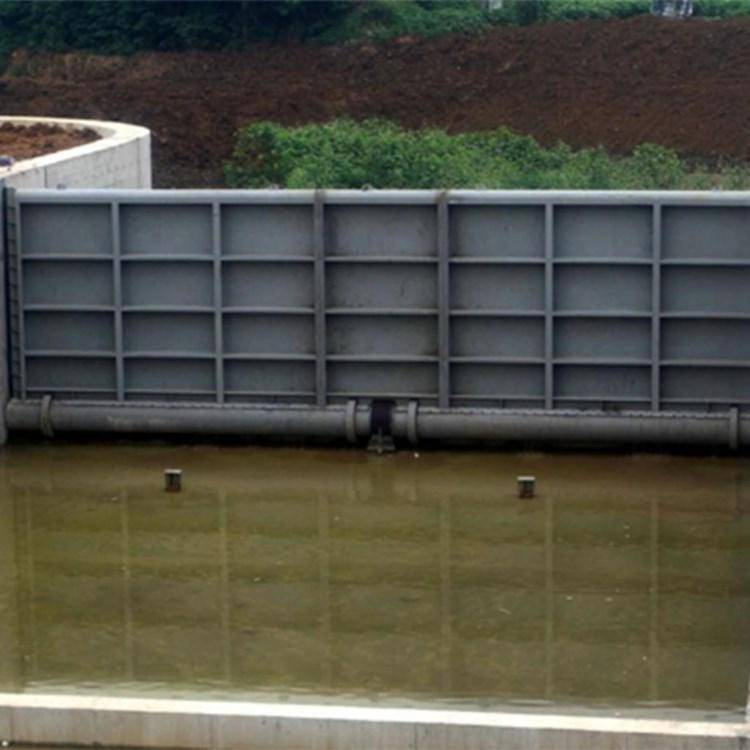

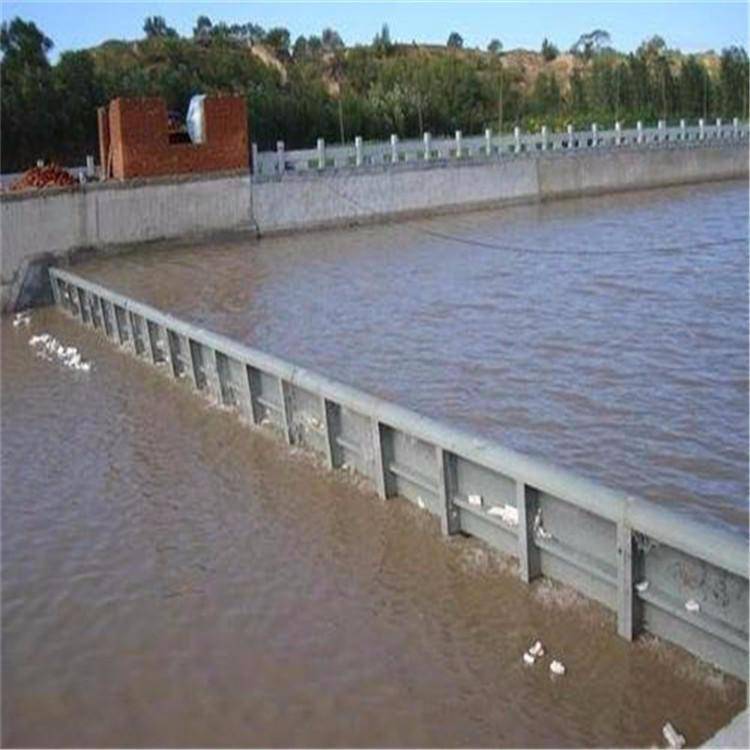

南昌臥倒式鋼閘門適用于現代化有景觀要求的水利工程和市政工程，旅游景點，城市污水，城市河流。
操作平穩，可配斜拉螺桿啟閉機或液壓啟閉機，隱蔽性好，適合雙面上水，可以在水位差較大時啟閉。
沒有附屬設施和設備管理用房，景觀效果好。

規格可根據孔口要求定做。臥倒式鋼閘門運行方式為動水啟閉，
可局部開啟。閘門兩邊各設一套液壓啟閉機帶動底軸拐壁運動使閘門升臥運動，開關閘門。臥倒式閘門支鉸采用圓柱鉸
，材料采用ZG310-570,軸采用45，軸套采用ZQAl9-4，支鉸軸承采用關節軸承。
支鉸是門葉啟閉時的轉動中心。


支鉸固定件由地腳螺栓固定，活動件由螺栓與門葉結構相連，承受總水壓力、門葉的重量及開啟過程中啟閉力等外力，
是翻板閘門啟閉的關鍵部件。支鉸的荷載，應發生在閘門剛開啟時，此時閘門承受水壓力、啟門力及閘門自重等外力全部由支鉸承擔。每孔閘門有多個支鉸，根據孔口寬度經計算分布在不同位置。臥倒式閘門啟閉動力采用兩端液壓啟閉機，鋼壩液壓啟閉機為臥式，支承鉸座配青銅基鑲嵌自潤滑軸承，油桿桿頭配青銅基鑲嵌自潤滑關節軸承，沿關節軸承徑向中心線的擺動角度為±1°，以補償啟閉機與閘門及其埋件的安裝誤差，關節軸承設有良好的密封。
啟閉機的一端與底軸拐臂連接，由啟閉機活塞桿帶動拐臂運動，實現門體的開啟及關閉。
1.由于波浪沖擊會引起鋼制閘門震動。


可以在安裝閘門上有加設防浪格柵、排，以達到削減波浪沖擊強度；
由止水漏水問題引發的閘門震動可以調整止水位置，或是更換其他治水材料尺寸，讓兩者緊密接觸可以有效降低止水引起的震動。2.再高流速水條件下，因建筑過水?dāng)嗝姘l(fā)生變化導致水結構面發生變化，泄水建筑物水汽不足導致閘門槽和預埋件。解決方法，對已被氣蝕的部分用乃氣蝕材料補強，盡可能***水?dāng)嗝嫫秸?3.定期對閘門主輪、吊耳軸銷部分注油***潤滑性，防止生銹。
