反向承壓為雙止水鑄鐵閘門 渠道1..8X2.5m鑲銅鑄鐵閘門

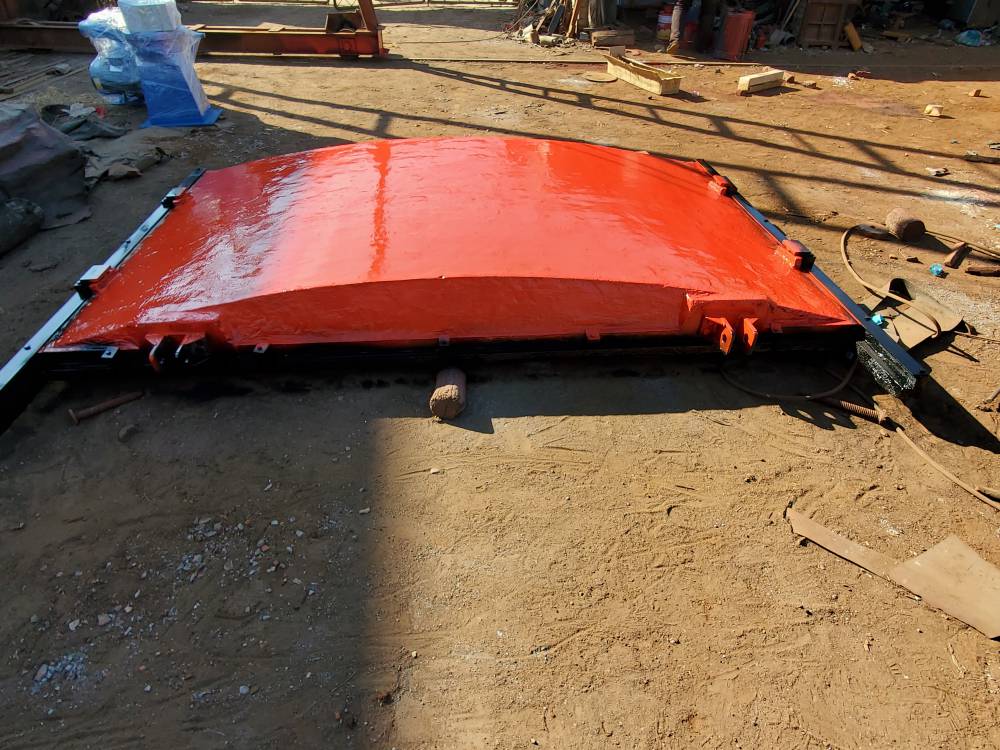

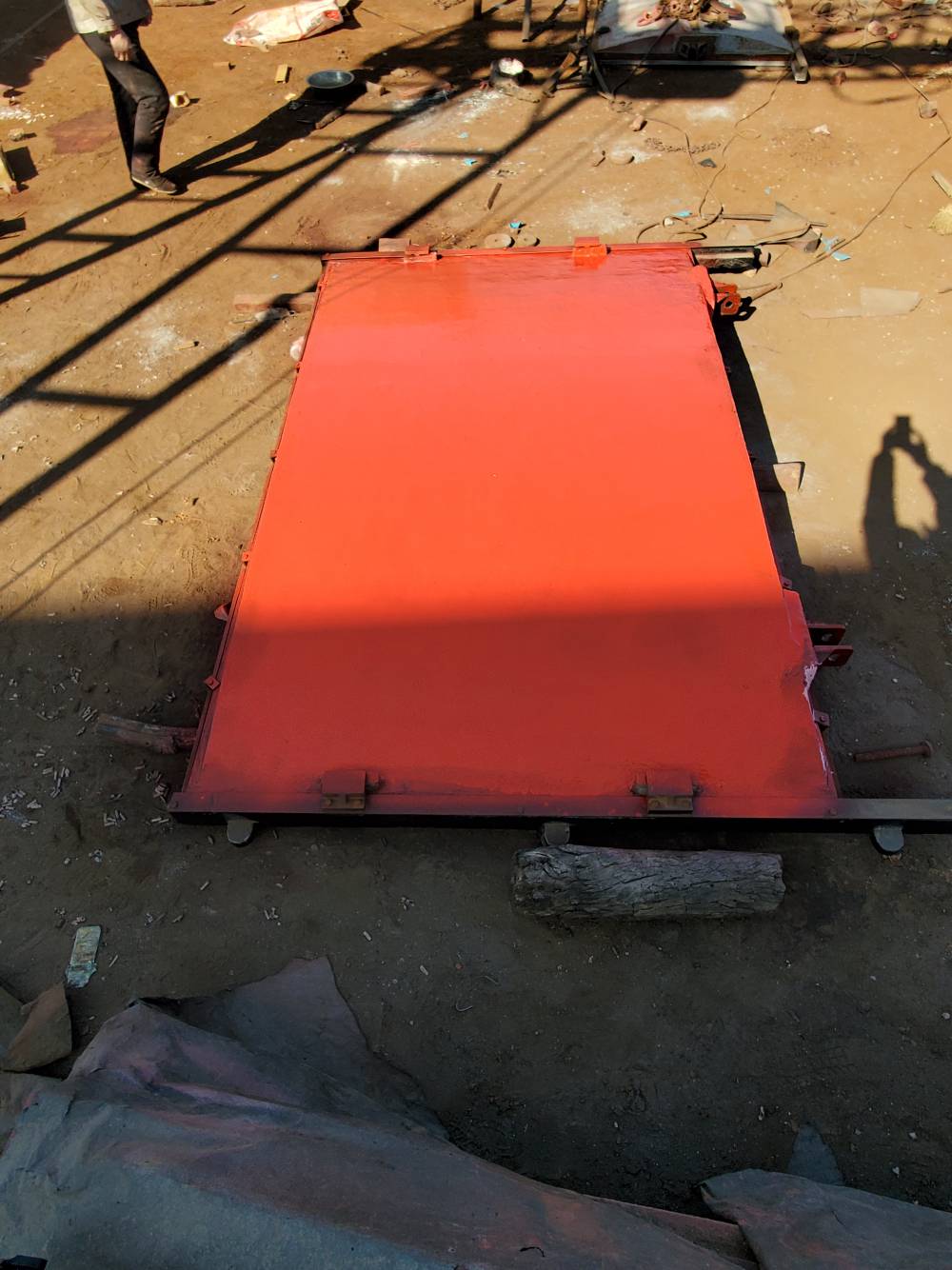

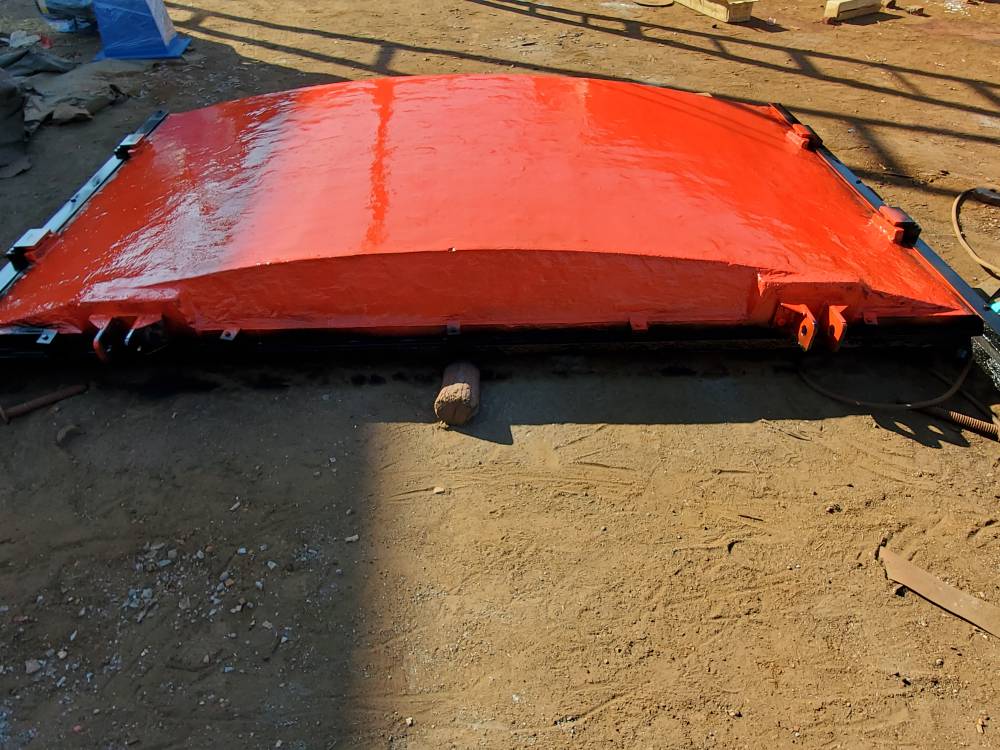

鑄鐵閘門主要由閘框和閘板兩大部分組成。鑄鐵閘門的閘框是閘板的支承構件,也是閘板的運行滑道,由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中,將閘板所承受的全部水壓力安全傳遞到閘室中。 為科學合理節約材料及減輕自重,鑄鐵閘門的斷面制成格構式,斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔口的活動擋水構件, 板面四周設鑄鐵邊框梁 , 為提高閘板的強度 , 板面制成拱形, 拱的圓心角按 6 0 度設計,以降低其所受的水壓力。

鑄鐵方閘門它主要由制動架,閘門,懸浮座和緊閉斜鐵組成。 為了克服以往鋼門腐蝕的缺點,門框和閘板全部由鑄鐵制成,門框由上梁,下梁,左直梁和右直板組成。 光束。 為了便于制造,運輸和安裝,壓頭通常根據其尺寸或高度從上部和下部組裝。 根據鑄鐵方閘門的形狀,門分為兩類:PZ板和PGZ拱。 具體選擇可以根據閘門孔的尺寸,壓頭,開閉類型和鑄鐵方閘門的重量進行綜合比較和確定。 根據鑄鐵方閘門結構的組合,閘門分為兩種類型:整體式和組裝式。 小型閘門通常制成一體,但也可以組裝機械運輸條件差的建筑安裝點的閘門,以方便人工運輸。 通?？梢越M裝中等尺寸及以上的門。

正確延長閘門的使用壽命有哪些方法:
1、要注意閘門表面層的保養維護
在 使用閘門的時候,很多人都會將閘門與鑄鐵閘門相比較,在感慨鑄鐵閘門的操作困難的同時,也會對閘門存在有一定的想法。而閘門在進行使用的過 程中,是會存在有諸多的便利與實際。只是,想要在自然的侵襲之下完整的保護它,就要注重細節上的維護了。及時的保養,并且盡量的避免設備的表面層被一些化 學物質或是一些污漬所腐蝕,以免影響到正常的使用,導致設備受到損壞。




2、閘門需要定時的進行保養
我們在使用任何物件的時候,都是 會希望它可以長久的陪伴我們,延長老化的時間。閘門也一樣,在使用的時候,要注重及時的保養維護,并且盡量的 保持合適的規律,有助于提升設備的操作價值,并且在進行維護的過程中也可以適當?shù)奶砑右恍櫥瑒?及時的解決掉設備運行中噪聲過大的問題。
3、可以適當?shù)脑陂l門表面涂抹上一些預防生銹的物料
經常經受到風雨的洗刷,時間長久之后,閘門也是會出現一些銹跡,這時候,就可以提前做好維護了。在設備的表面層適當?shù)耐磕ㄒ恍┫嚓P(guān)的防銹物料,也可以刷上油漆,來對設備進行全面的防護,避免使用的過程中出現生銹的跡象,影響到閘門的操作。

 2、 閘門安裝前,檢查各部位的連接螺栓是否在運輸和裝卸中造成松動,若有松動,應用板手擰緊。

3、 再檢查,兩邊立閘框和上、下橫閘框連接處的四周止水平面是否錯位,若有錯位,應用扳手松動連接處螺栓,將四周止水面調整在同一水平面內,再擰緊。

4、閘門在組裝時,為了使閘板和閘框止水摩擦面貼合的更緊,安裝后減小間隙,閘門在上下橫框上安裝了壓板卡鐵,兩邊立閘框的斜鐵上增加了頂絲,注意在間隙調整好后,將卡鐵和頂絲拆除后,才不會影響閘門啟閉。5、閘門安裝時,應整體就位安裝,禁止閘板、閘框分開安裝,以防閘框彎曲變形,影響止水效果和啟閉。

6、閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后,一定要***兩邊立閘框用長水平尺緊靠在鉛垂線上,上下橫閘框用長水平尺靠緊在水平線上,閘門整體吊裝就位后,調

整好前后、左右、上下的正確位置,然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面處的間隙,同時對間隙大于0.2mm處,用高強度螺栓進行調整,要確保各止水面的間隙在0.2mm以下。再將閘門背水面兩邊立閘框用型鋼或木桿支撐緊,以防水泥澆筑時擠壓,造成兩邊立閘框彎曲變形,影響閘板在閘框滑道內上、下滑動。確認無誤后***后可進行二期澆筑水泥。

7、閘門二期澆筑水泥后,要及時把流進閘板、閘框、緊閉壓板間隙中的水泥漿清除完畢,防止水泥漿凝固后,影響閘門啟閉。

六、使用保養

鑄鐵閘門,在開啟和關閉過水孔口時應注意閘板的上、下極限位置,以免損壞閘門或啟閉機。閘門在啟閉過程中,如有異常情況,應立即停止使用,并及時檢查處理,排除故障后,才能繼續使用。
