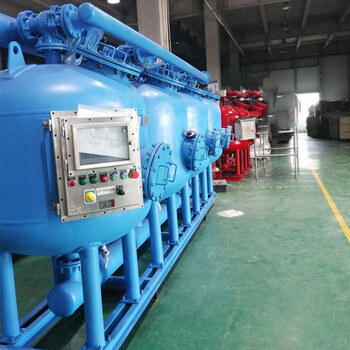

工業循環水過濾 淺層砂過濾器 流量500t/h碳鋼材質
淺層砂過濾器是由一個或多個標準高速砂缸單元組成，內部設有的布水器和集水器，擁有的自動沖洗閥，可實現在正常系統運行中多個標準高速砂缸逐個單的反沖洗，全自動程序控制。具有反沖洗用水量小，設備安裝方便，易于操作等優點；該設備流量大，無需維護；根據不同的用戶要求，有立式和臥式兩個系列，適用于多個領域的水質處理需求。
應用范圍 電力，反滲透前級、石化，精細化工，食品飲料，農業灌溉，汽車，工業，冶金，造紙，醫藥，微電子，環保水處理等行業。過濾介質.水體懸浮物、顆粒物，水質污垢、菌藻、銹蝕等
產品特點
過濾單元從24寸(500mm)至 96寸(2400mm)多種規格，可以有不同的安裝方式。過濾器可作為立的過濾系統，利用現有工藝中的供水泵，如果是作為旁濾，也可以單配備它自己的泵。過濾器也可以多個處理單元安裝在公用管道上，這樣可以實現此系統過濾能力。過濾系統的反洗有手動，半自動和全自動三種方式，分別可通過手動按鈕、PLC、壓力差或者管理系統進行啟動。反洗周期和反洗時間長短可調，出廠時設定為 3分鐘。這個控制由PLC自動過濾控制系統來實現。
1、 高濾速，低壓損，解決普通機械介質過濾器濾速慢，流量小的問題。
2、 模塊化設置，占地面積小，配管少，投資省。占地面積減少 40% 以上，配管工程量減少50% 以上。
3、 手動、半自動、全自動反洗可選，充分滿足您的需要。
4、 反洗水源可選系統內、水塔或外源水源，并可自動切換(特殊要求時)。
5、 可多單元組合，處理流量可任意擴充。
6、 殼體及管路由碳鋼Q235B、也可采用不銹鋼材質制作。
7、 核心部件
8、 過濾單元采用單腔設計，反洗效果更好，跑砂率更低。
9、 集水器可選不銹鋼/ABS材質，壽命更長。
10、出水管設置在單元底部，水阻更小，檢修更方便。
工作原理
過濾狀態
淺層砂過濾器，由若干個過濾單元并列組合而成。當系統處于過濾狀態時，未經過濾的水通過自行研制的布水器均勻布水，水以層流狀態通過濾器內的填料層（精制均粒石英砂）。當水流過填料層時，雜質被截留在填料層內。過濾器底部有多個均勻分布的集水器，將過濾后的水均勻地收集并引出，平流過濾，可以使過濾器在高流速下過濾，仍可達到較好過濾的效果。
反洗狀態
隨著雜質在填料層中不斷聚積，內部壓頭損失將不斷增大。當進、出水壓頭損失達到設定值時，系統將自動定壓差裝置使其轉換至反洗狀態，當此臺反洗結束，水力閥改變給水方向從而實現逐臺反洗，更便于清洗聚積起來的雜質。
當系統處于反洗狀態時，過濾仍然繼續，其中要進行反洗的標準單元砂缸不進行過濾，系統中其它標準單元砂缸仍然在過濾。過濾后的清潔水部分用來反洗標準單元砂缸，其余仍送到用戶處。反沖洗污水則通過水力閥的反洗排水口被排出。在高速砂缸過濾系統中，集水器設計可使填料之間填料相互搓洗， 限度地提高反沖洗效率，減少所需的反洗水（清潔水），同時反洗時沒有跑料現象。一個標準單元砂缸反洗為3分鐘，反沖洗結束，標準單元砂缸內部壓頭損失減小到合理范圍，定壓裝置給出復原信號，水力閥恢復到過濾狀態，下一個標準單元砂缸則準備進入反洗狀態，系統還可以通過時間控制反洗、默認4小時反洗一次，根據工況現場調整時間、雙系統控制不分主次，哪個先到先執行。
