按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以***水流暢通流過。整個工作過程是連續的，也可以是間歇的。

水電站清污機安裝在壩頂大車軌道頂面上，沿壩軸線方向運行，主要由主起升、鋼絲繩、液壓耙斗、耙斗導軌、翻板機構、集污斗、門架、司機室、機房、大車運行機構、大車軌道、夾軌器、錨定裝置及其載荷限制器、位置限制器、行程限制器、緩沖器、高度指示器、風速儀、避雷裝置、接地裝置、電力拖動和控制設備、大車電纜卷簡裝置以及附屬設備等組成。

起升出現過載時，過載保護機構會發出過載信號，電機停止起升，以防止拉壞清污機或攔污柵的構件。下降過程中如出現卡阻使鋼絲繩松弛時，松繩保護機構可使電機停止下降，以防出現鋼絲繩亂繩。該機還設有數字式深度指示儀，操作人員可在司機室內方便地觀察到耙斗的位置，以便操作耙斗進行清污作業。清污機為全跨清污，一次可清除一孔攔污柵寬度。

式格柵除污機安裝調試說明 :
1、 設備起吊安裝前先需檢查的內容
1.1 檢查設備在運輸過程中是否損壞現象。
1.2 根據設備安裝圖檢查基礎尺寸是否符合要求，應***；
1.3 格柵井兩側于井頂部平臺面應垂直，其垂直誤差不超過 20mm；格柵井兩側應平行，其平行度誤差不超過20mm。
1.4 檢查各預埋件位置、尺寸是否與圖紙一致，預埋鋼板應 與格柵井頂部平臺平。以上內容檢查完畢符合要求，既可安

設備安裝的具體要求
2.1 本機放入基礎就位后，其安裝角度應符合設計要求，格柵卸料口平面應與格柵井操作平臺面平行，格柵墻板應與格柵井操作平臺面垂直，***設備安裝的水平度誤差小于1/1000，然后再根據安裝圖將設備與預埋件焊成一體，再將地腳螺母擰緊。
2.2 在通電運行之前，先用手搖把插入電機尾部方榫內，按安全罩上箭頭所示方向用手搖動電機，應無其他影響運行的因素存在。
2.3 卸去安全罩，放松漲緊鏈輪，卸下減速機端鏈條，通電試 運轉，看減速機的運轉方向是否與安全罩上所示箭頭方向一致，嚴禁反轉。
2.4 用漲緊鏈輪調節器調整鏈條的松緊度，并用漲緊螺桿調整 耙齒鏈的松緊度。
2.5 檢查減速機的潤滑油是否到油面線，不足時用30#機械油加至油面線。
2.6 裝好安全罩，接通電源空載運轉，應無抖動、卡阻現象 及異常噪音等，空載試運行后，再投入負載運轉。

回轉式格柵除污機日常維護與保養 ：
1、 在運行過程中，如有纖維狀雜物纏繞在轉刷軸上，應及時清理，以免影響機器的正常運行。
2、 應根據垃圾量的多少，定期清理掛在卸料板上的垃圾。
3、 在機器正常運行時，每月須用黃油槍在各潤滑部位的油嘴中注一次鈣基潤滑脂。
4、 減速機中的潤滑油須定期更換，一般設備投入正常使用后半個月需更換新油，以后每隔三個月更換一次，平時應注意減速機油位。

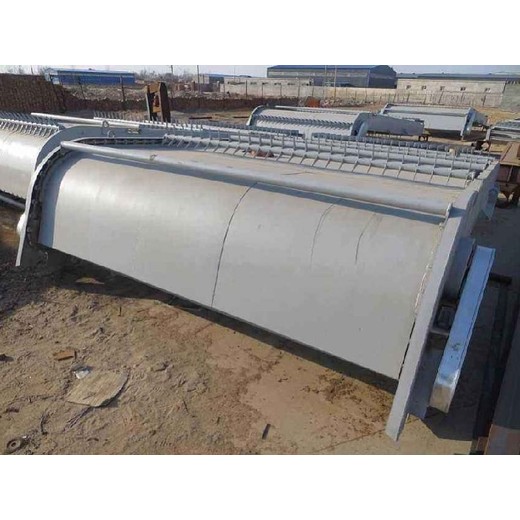

GSHZ型回轉式格柵除污機
產品概述：
GSHZ型回轉式格柵除污機（又稱“固液分離器”），廣泛應用于城市污水處理廠、自來水廠、泵站、電廠進水口，自動攔截并清除水中的漂浮物，***下道工序的正常運行；也可用作紡織、印染、屠宰、制革、造紙、制糖、釀酒、食品加工中的固液分離。

產品選型：

選型由過量、升高度而定，同時根據所分離雜物的大小選配不同格柵。
選型***參數說明
***：渠道的寬度（或者設備的寬度）（B）、 渠道的深度（H）、 格柵柵隙、耙齒材質要求、機架材質要求。
無特殊說明的按常規：安裝角度75°，出渣高度600mm，功率標配，板材厚度標配

不銹鋼攔污柵主要由浮筒(金屬、塑料)、攔污柵網、鋼絲繩、滑動導軌等構件組成。連接成排架浮設于水面，兩端固定在閘墩或錨鏈在兩岸，在水位變化較大的水庫中，攔污排可做成鏈條式柔性排架或兩端制作成滑動軌道，根據水位變化上下浮動。浮筒的尺寸及間距視漂浮物的類型、體積及數量而定。攔污排可布置在遠離進水口開闊水面的，由于過水面積大，因而水頭損失較小，一般可忽略不計

斜齒輪減速機
斜齒輪減速機，是新穎減速傳動設置。采用***優化，模塊組合體系***的設計理念，具有體積小、重量輕、傳遞轉矩大、啟動平穩、傳動比分級精細等性質，可根據用戶要求進行任意連接和多種安裝位置的選擇。
斜齒輪減速機的特點：
1、節省空間，可靠耐用，承受過載能力高，功率可達132KW;
2、能耗低，性能，減速機效***達95%以上；
3、振動小，噪音低，節能高；
4、選用鍛鋼材料，鋼性鑄鐵箱體，齒輪表面經過高頻熱處理；
5、經過精密加工，確保軸平行度和定位軸承要求，形成斜齒輪傳動總成的減速機配置了各種類電機，組合成機電一體化，完全***了產品使用質量特性
