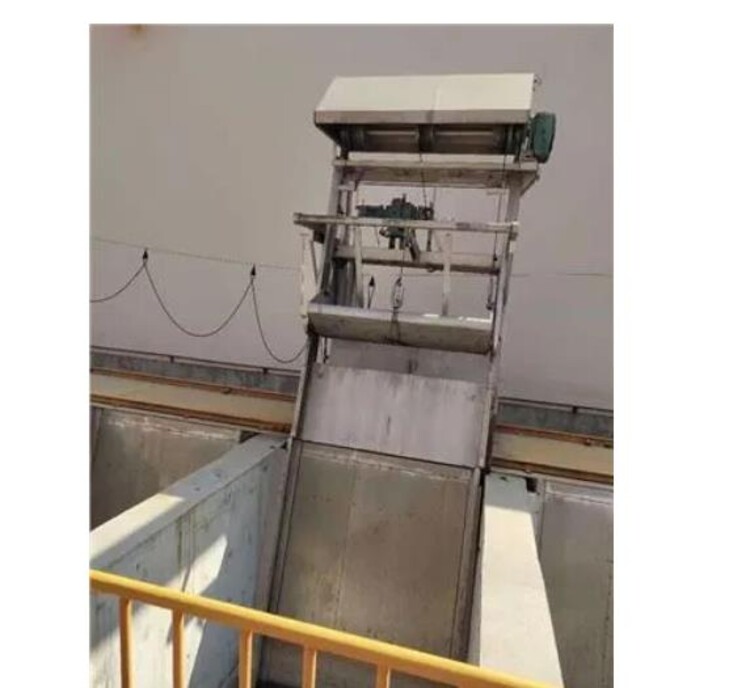

污水處理廠GSHZ回轉式格柵除污機

機械格柵是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理***設備，可***地應用于城市污水處理。自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前我國***固液篩分設備之一，。

　　機械格柵工作原理

　　機械格柵是由一種***的耙齒裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動，將漂浮在水面上的浮渣打撈，耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。

　　按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以***水流暢通流過。整個工作過程是連續的，也可以是間歇的。

　　機械格柵產品特點

　　該設備的優點是自動化程度高、分離***、動力消耗小、無噪音、***性能好，在無人看管的情況下可***連續穩定工作。

　　本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制設備的啟停；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意***。

　　由于該設備結構設計合理，在設備工作時，自身具有很強的自凈能力，不會發生堵塞現象，所以日常維修工作量很少。

　　機械格柵技術參數及選型

　　本設備為根據用戶需要的過水量及土建渠寬、渠深、需要耙齒間隙等需求定制。

　　設備規格按機寬尺寸分XGC300-3600型。機寬超過1800mm，則做成并聯機，中間部分共用墻板。耙齒柵隙分為1mm、3mm、5mm、10mm、15mm、20mm、30mm、40mm、50mm等需要規格，選型由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇，同時選配不同的材質。

　　設備溝深由用戶定制，可根據用戶需要及使用實際情況定定制深度。一般不小于0.8m，不大于15m。

　　機械格柵控制系統

　　控制系統為用戶***或自備，一般報價不含控制箱，在現場接入三相電源即可使用。

　　現場電控箱上采用就地起?？刂瓢粹o，現場電控箱上設有設備的啟動、停機按鈕及啟動、停機、事故信號燈，為節省能耗，所有信號燈都采用節能型，在電控箱內設有電動機保護器?？刂乒窨煽紤]到全廠PLC系統與電控箱的連接，由電控箱的反映設備運行信號送至控制室，同時由PLC接到電控箱的控制信號控制格柵的開停機，本電控箱采用碳鋼防腐或不銹鋼外殼，室外防雨。

　　機械格柵操作注意事項

　　1、啟動前的檢查

　　①機械格柵格柵桿兩頭為固定式結構，但在運輸和搬運過程中由于操作不當會造成柵桿尾部離開固定座，所以在開機前要檢查并確認每一根格柵都在固定的狀態下。如有尾部脫離固定座的柵桿。則要把它的尾部放入固定座相應的小孔內，并注意不能有兩根以上的格柵桿同時放在相鄰的兩個耙齒之間。

　　②格柵桿不得彎曲和變形。

　?、蹤C械格柵耙齒在格柵桿之間能零活轉動。

　?、艽_認鏈條的松緊度，出廠時雖經調整，但在運輸和搬運過程中由于操作不當會造成鏈條松緊不當的情況，此時請按（日常維護注意事項）來進行調整。

　　2、啟動注意事項

　?、僖苊鉁p速機反轉，因為反轉會損壞機械格柵耙齒和格柵桿。啟動前先啟動電機確認運轉方向與轉向箭頭標志一致后再開機，如發現反轉，則要調整電機接線后再啟動電機確認轉向正確。

　?、谝_認機械格柵耙齒在格柵桿的正確空檔中平滑地移動。

　　機械格柵日常維護注意事項

　　1、鏈條：鏈條初期磨損產生延長，運轉30天左右檢查其松勁度并按以下方法進行調整：

　?、俅_認鏈條和鏈輪的平行度。

　?、跈z驗鏈條的松緊程度。

　　在兩軸中間部位以手指按住鏈條，測定其松緊度。如果手指按不出松弛量，則鏈條太緊，如松弛量超過20mm，則鏈條太松。

　　調整：松開減速機的緊固螺栓，縱向移動減速機來調整鏈條的松緊度到合適狀態，同時確認兩鏈輪平行后再固定減速機的緊固螺栓。

　　2、加油：如減速電機Y系列380V自冷防水電機，功率為120W，***次使用100小時左右要用油槍往減速機注油口內加入10克50號機油，以后每使用一年拆檢清洗一次，安裝時也要加入50號機油。

　　3、長期不用時：長期不用時每隔一周運轉1～2次，每次5分鐘。
