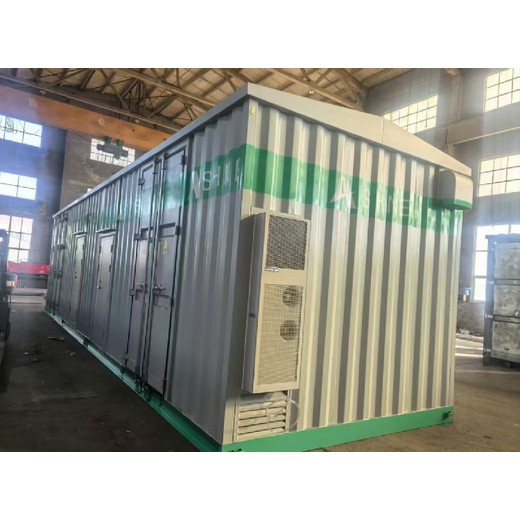

光伏發電并網預制艙——為解決變電站傳統建設模式存在的現場施工量大、周期長、建設質量難以掌控、二次設備接線工作量大等問題，在傳統方案的基礎上進行優化，使用預制艙式組合二次設備，由廠家統一集成生產安裝，可提高設備集成度、大大減少現場工作量、節省變電站建筑面積、節約投資、提高工程建設質量。預制式二次組合設備艙由艙體、二次設備、空調、照明、消防、安防、圖像等設備構成，艙內所有設備均在工廠內完成相關接線及調試工作，并作為１個整體或2～3個單體運輸場。 為了滿足變電站設備運行的各種標準要求，以及滿足戶外運行的要求，預制艙整體需滿足抗干擾等級要求，抗震強度需大于8級以上。在預制艙頂部增加斜頂，預防積水和積雪；同時斜頂還可以減少箱頂陽光照射。 3.2預制艙的內部空間和結構 艙體內部由二次設備、空調、照明、消防、安防、圖像等設備構成，同時還需滿足設備運行和檢修人員的工作需求，需對艙體內部進行裝修，裝修材料選用防火防水材料，可在裝修材料和艙壁之間添加隔熱材料，阻擋陽光照射，箱體隔熱功能。艙內的照明、空調、可根據需求選擇不同的實現方式。為了有效的節約能源，可采用工作門狀態來開啟自動照明；艙內安裝工業空調和排風系統，可實時調整艙內的運行環境；由于目前都采用無人值守方式，艙內還需安裝安防、圖像、火災報警系統。接線布置可以安裝在裝修材料墻板內，也可以通過墻面明敷相應的管線。橫向的管線宜集成安裝在裝配式建筑的主梁板架內；豎向的管線可根據需要現場安裝 。

艙體保溫與耐寒要求
1）預制艙艙體采用的保溫措施與工藝：采用雙層鋼板（內部填充物采用建設部許可聚氨酯防火保溫材料，確保整個預制艙的保溫和防火性能）+環保金屬裝修層或非金屬圍護材料；門板厚度不低于50mm，達到“24墻”保溫功效。
2）艙體門板應采用保溫措施，內門板相對于外門板處于懸浮狀態（點接觸），小間隙不小于3mm,?內門板和外門板之間填充阻燃發泡材料(聚氨酯)，密度37kg/m3,內門板和外門板的熱傳導率減少至2%。
3）艙體內設置自動溫控系統，并加裝工業型加熱裝置，具備長時間加熱功能，不得采用民用電暖氣或暖風機，以艙體內的運行環境的穩定性。
4）高低壓艙體同時具有自動啟?？照{(diào)系統和高濕排風裝置，在各個隔室溫度50℃或低于0℃時自動啟動空調，調節向內溫度，當箱內相對濕度80%，自動啟動進風風閥和排風軸流風機，確保各個隔室內設備，尤其是自動化設備可靠運行，溫度、濕度控制器的返回門限為啟動值－6。
5）空調：為設備可靠運行環境，艙體內裝工業空調系統。 ???????
6）艙體內設驅潮裝置，內部元件不發生凝露。

艙體宜采用雙坡屋頂結構，屋面坡度不小于5%，北方地區可適當增大屋面坡度，預防積水和積雪。屋面板應采用輕質高強，耐腐蝕，防水性能好的材料，中間層應采用不易燃燒，吸水率低、密度和導熱系數小，并有一定強度的保溫材料。
艙體屋面可采用有組織排水和自然散排兩種方式。當采用有組織排水時，排水槽及落水管與艙體配套供貨，現場安裝，落水管宜采用內置方式?？照{(diào)排水管宜采用暗敷或槽盒暗敷方式。
艙底板可采用花紋鋼板或環氧樹脂隔板。艙地面宜采用陶瓷防靜電活動地板，活動地板鋼支架應固定于艙底。防靜電活動地板高度宜為200～250mm，應方便電纜敷設與檢修。
二次設備用控制柜等在箱內沿預制艙長度方向放置，沿每列屏柜艙底板上布置兩根槽鋼（#5以上），與底板焊接作為控制柜安裝基礎，機柜底盤通過地腳螺栓與槽鋼固定，螺栓規格M12以上。

預制艙抗震要求
艙體采用艙柜一體化技術、預制艙艙體骨架為焊裝一體式結構，應有足夠的機械強度和剛度，滿足抗震能力要求，
預制艙緊急逃生措施
1）預制艙通道門板上需設置“推杠式”緊急逃生門鎖，滿足人員緊急逃生要求。
2）門鎖需滿足防火要求，高可靠，命。
3）緊急逃生通道設置醒目的安全出口指示，相關通道指示設備均需考慮應急電源，以其可靠指示。
14運維與檢修
1）對于立體建站模式，二層艙體需設置防護圍欄，方便運維以及安全。登艙梯頂部踏板與護欄的底座齊平，腳踏為格柵式，坡度≯55°，腳踏寬度≮250mm，腳踏間高度差≯300mm，登艙梯兩側設置扶欄等防護措施。

預制艙是一種新型的建筑形式，它具有快速建造、節能環保、靈活多變等優點，被廣泛應用于電力、通信、水利等領域。預制艙的內部配置是決定其性能和功能的關鍵因素之一。本文將介紹預制艙內部常規配置的基本要素。
墻體
預制艙的墻體采用新型保溫材料，具有優良的保溫性能和隔熱性能。同時，墻體還具有高強度和防震性能，能夠有效地抵抗外部沖擊和振動。墻體的表面采用防腐、防銹、防火等處理，了墻體的耐久性和安全性。
屋頂
預制艙的屋頂采用輕質、高強度材料，能夠有效地抵抗外部載荷和內部壓力。
地面
預制艙的地面采用防滑、防靜電、防火等處理，了地面的安全性和舒適性。
門窗
預制艙的門采用保溫、隔音、防火等處理，了門的安全性和舒適性。同時，門還設有防盜裝置和觀察口，能夠有效地保護艙內設備和人員的安全。窗采用密封性好、防水性強的材料，能夠有效地防止風雨侵襲。
電氣設備
預制艙的電氣設備包括照明、空調、通風、加熱等設備，能夠滿足艙內人員的生活和工作需求。同時，電氣設備還設有漏電保護裝置和過載保護裝置，能夠有效地保護人員和設備的安全。
消防設備
預制艙的消防設備包括滅火器、消防栓、煙霧探測器等，能夠有效地防止火災事故的發生。同時，消防設備還設有緊急疏散通道和指示標志，能夠人員在火災發生時快速疏散。
安防設備
預制艙的安防設備包括監控系統、門禁系統、報警系統等，能夠有效地保護艙內設備和人員的安全。監控系統能夠?qū)崟r(shí)監控艙內外情況，門禁系統能夠控制人員的進出權限，報警系統能夠在異常情況下及時發出警報。

預制艙是電網基于“標準配送式”這一核心理念的基礎上 ，推出了戶外智能吧變電站，預制艙艙體結構的采用成為智能變電站建設二次設備載體的重要措施。隨著智能電網的建設步伐的加快，變電站建設的速度相對滯后。為了加快智能變電站的建設周期，國網公司提出了標準配送式變電站建設模式，通過“標準化設計、工廠化加工、裝配式建設”的方案，實現智能變電站（預制艙）的迅速推廣及實用。

預制艙是智能變電站應用的新技術、新材料、新設備的一個重要體現，它是由預制艙體、二次設備屏柜（或機架）、艙體輔助設施等組成，在工廠內完成制作、組裝、配線、調試等工作，并作為一個整體運輸至工程現場，就位于安裝基礎上。預制艙及其內部的二次設備實現整套二次設備由廠家集成，實現工廠化加工，減少現場二次接線，減少設計、施工、調試、工作量，簡化檢修維護工作，縮短建設周期，有效支撐了電網建設。
預制艙具有標準化、模塊化、預制化的技術特點。廠家可根據設備柜體的實際需要定制特定尺寸，以便適應設備的正常運行
